RFU-IO-433
433 MHz RF无线I/O模块
特色
- 433 MHz 无线频段
- 支持16 段无线信道，信道间距100 kHz
- 支援650 到57600 bps的无线通信鲍率
- 预设无线输出功率为10 dBm，最大可到19 dBm
- 提供编号0 ~ 3，共4个群组ID
- 在直线可视的开阔区域中，9600 bps通讯鲍率以10 dBm的输出功率可达300公尺
- 采用Modbus RTU通讯协议
- Modbus站号范围为 1 ~ 32
- 支持I/O pair-connection模式
- 支持中继器模式
介绍
RFU-IO-433是一款采用Modbus通讯协议的433 MHz无线I/O主机，远程的Modbus主站可透过433 MHz的无线转换器，例如RFU-433，将Modbus命令转换成433 MHz讯号，从而控制RFU-IO-433上的I/O子板，实现无线I/O的应用方案。RFU-IO-433在9600 bps的无线鲍率下与直线可视的环境中能够实现300公尺的传输距离，为了应对可能出现的环境干扰，RFU-IO-433提供了多组无线传输鲍率的选择，从最高的57600 bps至最低的650 bps，让使用者可以进行调整。此外用户可以通过调整无线频道和群组ID来避免相邻两个433 MHz网络间的相互干扰。RFU-IO-433还支持中继器模式，可解决通讯距离或死角的问题，同时也提供I/O成对传输模式，使得可以不需要计算机主机也能实现对I/O的远程控制。这些功能可以通过旋钮和指拨开关进行设定，使系统的维护和设备更换变得简单便捷。
应用
-

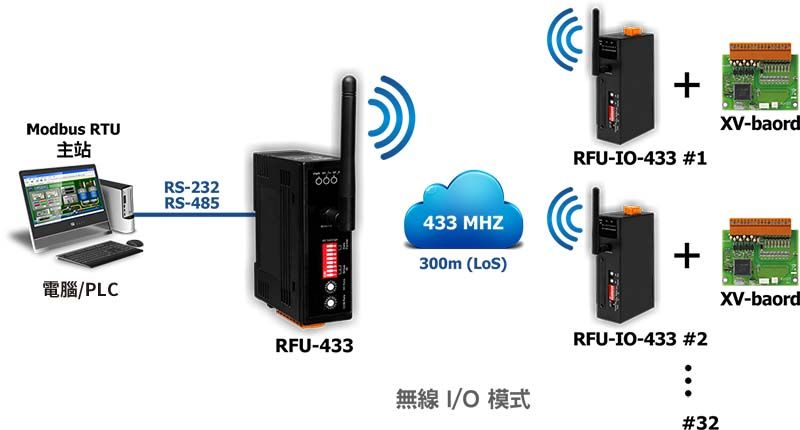

一对一传输
-

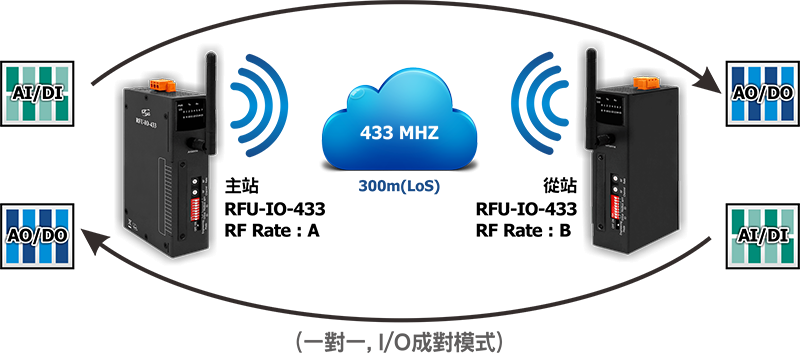

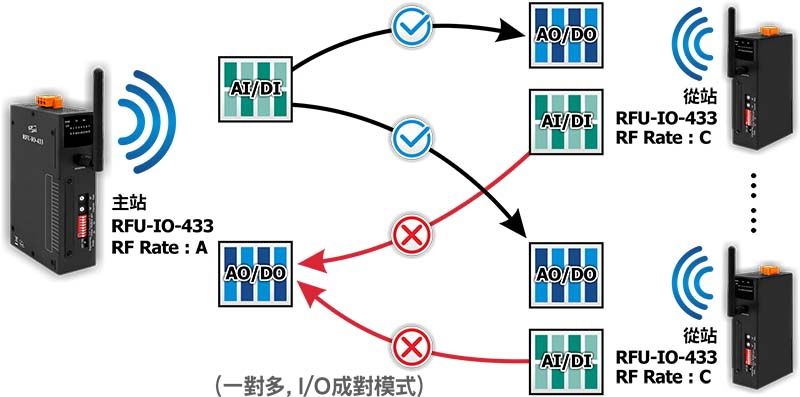

成对传输
-

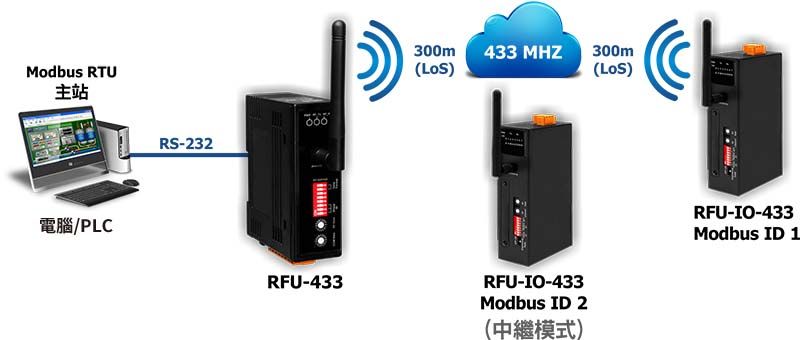

中继器模式
相似产品
| EMS 防护 | |
|---|---|
| EFT (IEC 61000-4-4) | +/- 1 kV |
| ESD (IEC 61000-4-2) | +/- 4 kV Contact |
| Surge (IEC 61000-4-5) | +/- 1 kV |
| LED 灯 | |
|---|---|
| 状态 | PWR * 1, Tx * 1, Rx * 1 |
| RF 无线电 | |
|---|---|
| 天线 | 0 dBi Omni directional, RP-SMA |
| Baud Rate | 650 ~ 57600 bps |
| 通道数 | 16 |
| 群組 ID | 0 ~ 3 |
| 通讯协议 | Modbus RTU |
| 无线频率 | 433.1 MHz ~ 434.6 MHz |
| 传输功率 | Default 10 dBm, Max 19 dBm |
| 传输距离 (LoS) | 300 m (9600 bps, output power 10 dBm |
| 天线 | |
|---|---|
| 尺寸 (mm) | φ7.8 x 108 mm |
| I/O 扩充 | |
|---|---|
| 槽数 | XV series I/O board * 1 |
| 电源 | |
|---|---|
| 输入范围 | +10 VDC ~ +30 VDC |
| 功耗 | 3 W @ 24 VDC |
| 机构 | |
|---|---|
| 尺寸 (mm) | 150 mm x 38 mm x 97 mm |
| 安裝 | DIN-Rail |
| 环境 | |
|---|---|
| 工作温度 | -25℃ ~ +75℃ |
| 储存温度 | -30℃ ~ +80℃ |
| 湿度 | 10 to 90% RH (Non-condensing) |
