简介
M-6000 是分布式 I/O 系列模块，提供各种基于单一通用型硬件平台的输入、输出与智能控制解决方案。 M-6000 系列模块将输入与输出通道集合在一台模块上，可以有效节省时间及空间，对零售商来说实际上能降低高达 50% 的 I/O 电路板空间需求！传统 I/O 电路板的形式，零售商必须考量到机箱内的安装空间是否足够，因为输入板及输出板除了要分别安装，两者之中还须加装隔板作区隔，造成安装的时间及费用增加。 M-6000 I/O 系列的电路板可直接连接到设备管理系统，进行有关制冷、HVAC 与照明系统通讯设备的通讯。
特色
- 工业级 RS-485 多点网路
- 通讯协议：Modbus RTU
- 通用型输入与输出通讯界面
- 通用型输入与输出状态 LED 指示灯
- 适用于 HVAC、灯控、门户监控
- 整合设计让您能灵活应用输入与输出功能
- 任何的通用型 I/O 点都可设定为模拟量输入/输出、数字量输入或计数器输入进行使用
应用
|
|
|||||
|
模拟量输入
|
|||||
| 型号 | 模拟量输入 | 数字量输入 | 数字量输出 | ||
|---|---|---|---|---|---|
| 通道數 | 电压和电流输入 | 传感器输入 | 通道數 | 通道數 | |
| M-6018-16
|
16 | ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA |
Thermocouple: J, K, T, E, R, S, B, N, C | - | - |
|
|
||||
|

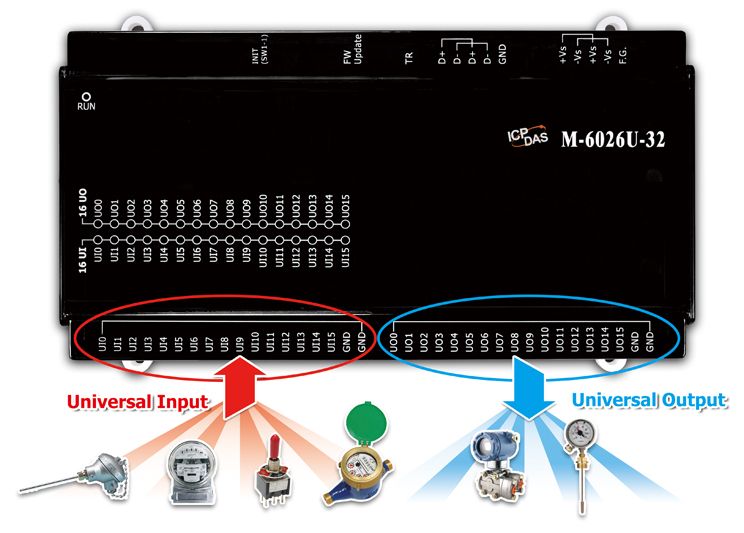

多功能 I/O
|
||||
| 型号 | 通用输入 | 通用输出 | ||
|---|---|---|---|---|
| 通道數 | 类型 | 通道數 | 类型 | |
| M-6026U-32
|
16 | 0 ~ 2.5 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA, Pt1000, Dry Contact Digital Input |
16 | 0 ~ 20 mA, 4 ~ 20 mA, 0 ~ 10V |
|
|
||||||||
|
编码器/频率/计数器
|
||||||||
| 型号 | 编码器/频率/计数器 输入 | 数字量输出 | ||||||
|---|---|---|---|---|---|---|---|---|
| 通道数 | 编码器 | 计数器 | 频率 | 分辨率 | 最大计数速度 | 通道数 | 类型 | |
M-6085-32  |
32 | - | UP Counter | - | - | - | - | - |
| M-6088-32
|
- | - | - | - | - | 50 Hz | 32 | PWM, TTL |
