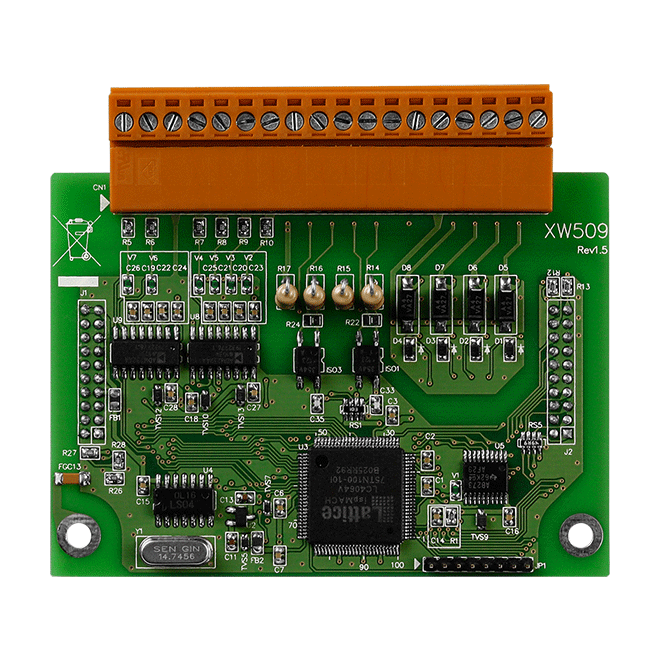

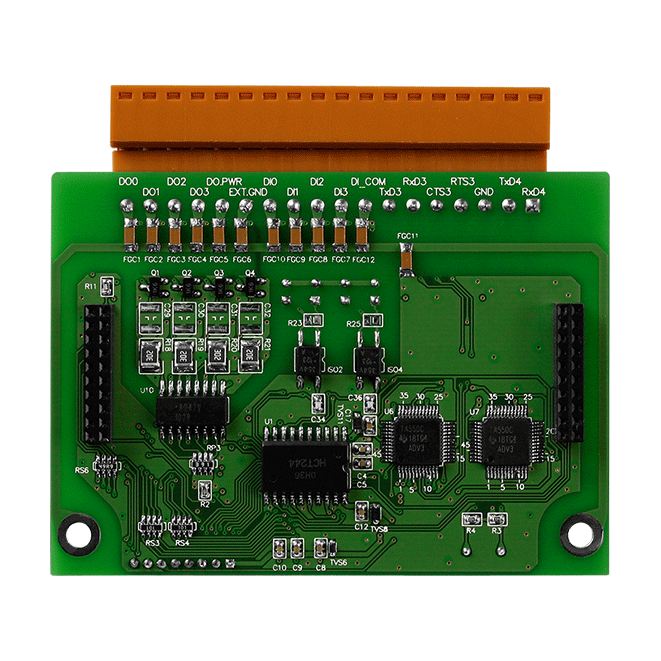

XW509

2 通讯口非隔离 RS-232、4 通道隔离数字量输入 和4 通道隔离数字量输出 扩充板
XW509
XW509
XW509
XW509

特色

  • 2 通讯口非隔离 RS-232
  • 波特率从 1,200 到 115,200 bps
  • 16C550 兼容
  • 每个端口的内部 16 位元组硬件 FIFO
  • 4 通道隔离数字量输入
  • Sink 类型或 Source 类型的数字量输入
  • 4 通道隔离数字量输出
  • Sink 类型数字量输出
CE UKCA RoHS WEEE

介绍

XW 板卡系列适用于 uPAC-5000、LP-51xx 和 WP-51xx系列。
一个 PAC 只能插入一个 XW 板卡。
XW509 是一款 2 通讯口非隔离 RS-232,具有 4 通道隔离数字量输入和 4 通道隔离数字量输出 XW 板卡。

应用

订购资讯

产品系列 说明 数量 询价
产品系列 XW509     CR 说明2 通讯口非隔离 RS-232、4 通道隔离数字量输入 (Wet) 和 4 通道隔离数字量输出 (Sink, NPN, 10~ 40 VDC) 扩充板 (RoHS)
需搭配其他相关产品

相似产品

数字量输入
通道数 4
类型 Wet Contact
Sink/Source (NPN/PNP) Sink/Source
ON 电压准位 +10 VDC ~ +50 VDC
OFF 电压准位 +4 VDC Max.
隔离 3750 Vrms
输入阻抗 10 K Ohm
過电压保护 60 VDC
数字量输出
通道数 4
类型 Open Collector
Sink/Source (NPN/PNP) Sink
负载电压 +10 VDC ~ +40 VDC
负载电流 200 mA/channel at 25 °C
過载保护 1.4 A
隔离 3750 Vrms
串口
端口 RS-232 x 2
同位元 None, Even, Odd, Mark, Space
Data Bit 5, 6, 7, 8
停止位元 1, 1.5, 2
FIFO 容量 16 bytes
电源
功耗 0.5 W Max.
机构
尺寸 (mm) 66 mm x 82 mm x 17 mm (W x L x H)
环境
工作温度 -25 ~ +75 °C
储存温度 -30 °C ~ +75 °C
湿度 10 ~ 95% RH, Non-condensing
