XW107i
介绍
XW 板卡系列适用于 uPAC-5000、LP-51xx 和 WP-51xx 系列。一个 PAC 只能插入一个 XW 板卡。

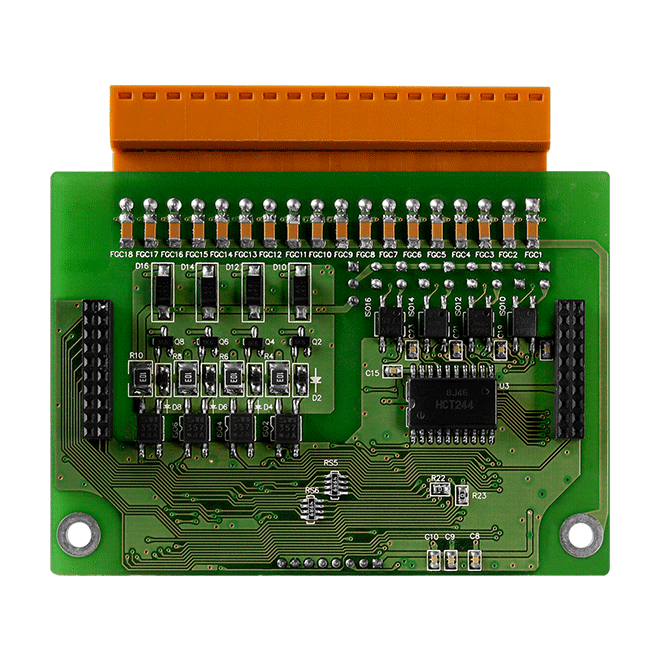

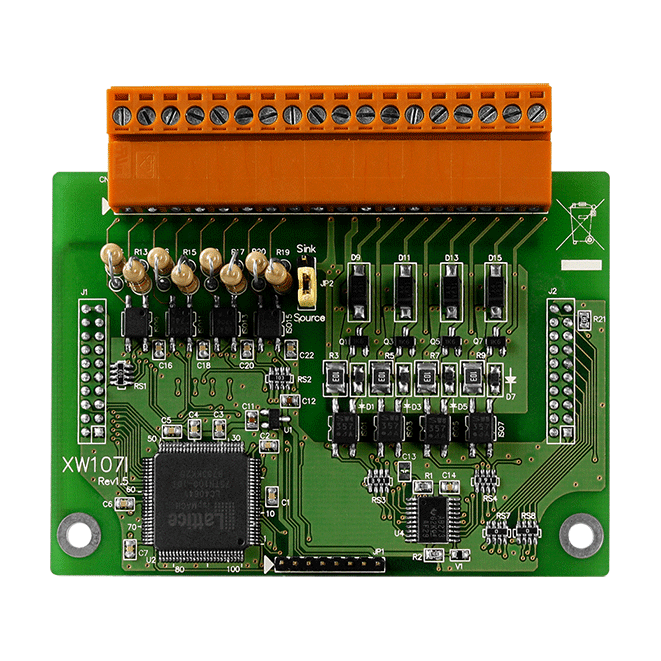

XW107i 是一个 8 通道隔离数字量输入和 8 通道隔离数字量输出 XW 板卡。
XW107i 是一个 8 通道隔离数字量输入和 8 通道隔离数字量输出 XW 板卡。
应用
相似产品
数字量输入 | |
---|---|
通道数 | 8 |
类型 | Wet Contact |
Sink/Source (NPN/PNP) | Sink/Source (Jumper setting) |
ON 电压准位 | +10 VDC ~ +50 VDC |
OFF 电压准位 | +4 VDC max. |
隔离 | 3750 VDC |
输入阻抗 | 10 K Ohm |
過电压保护 | 60 VDC |
数字量输出 | |
---|---|
通道数 | 8 |
类型 | Open Collector |
Sink/Source (NPN/PNP) | Sink |
负载电压 | +10 VDC ~ 40 VDC |
负载电流 | 200 mA/channel at 25 °C |
過载保护 | 1.4 A |
隔离 | 3750 VDC |
电源 | |
---|---|
功耗 | 0.4 W |
机构 | |
---|---|
尺寸 (mm) | 66 mm x 82 mm x 17 mm (W x L x H) |
环境 | |
---|---|
工作温度 | -25 ~ +75 °C |
储存温度 | -30 °C ~ +75 °C |
湿度 | 10 ~ 95% RH, Non-condensing |
