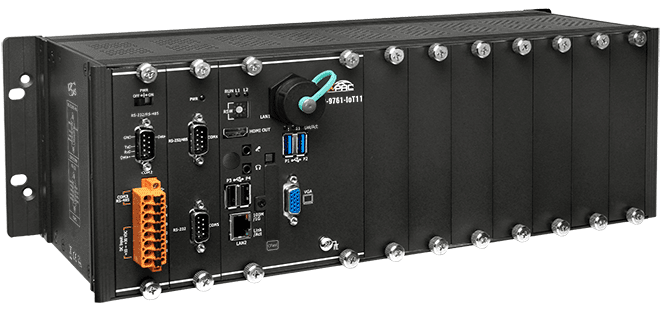

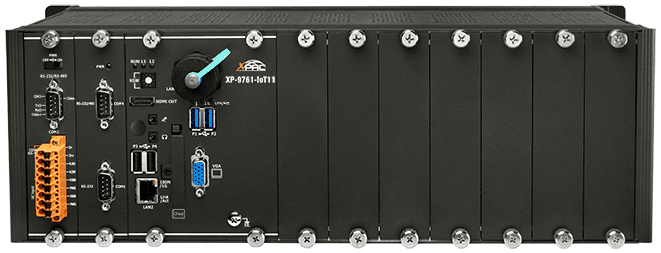

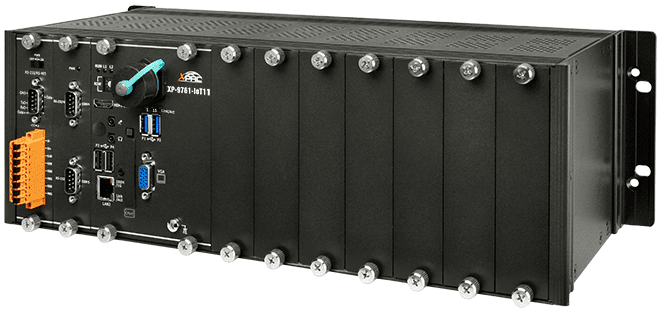

XP-9761-IoT11
标准版 Win 11 IoT 控制器，搭载 Intel® Atom™ x7211RE CPU 和 7 个 I/O 扩充插槽 (铁壳)
特色
• Windows 11 IoT Enterprise LTSC (64-bit)
• Intel® Atom™ x7211RE (1.0GHz, Dual-core)
• 8 GB DDR4 SDRAM
• 1x 256GB eMMC, 1 x CF card slot, 1 x Mini-PCIe SSD slot
• 内建VGA 和 HDMI 埠
• 2 个 10/100/1000M 以太网路埠
• 内建冗余电源输入
• Intel® Atom™ x7211RE (1.0GHz, Dual-core)
• 8 GB DDR4 SDRAM
• 1x 256GB eMMC, 1 x CF card slot, 1 x Mini-PCIe SSD slot
• 内建VGA 和 HDMI 埠
• 2 个 10/100/1000M 以太网路埠
• 内建冗余电源输入
介绍
XP-9761-IoT11 是基于 Windows 11 IoT Enterprise LTSC 的 PAC，将计算、I/O 和操作员界面结合到一个单元中，并提供了将 HMI、数据采集和控制集成到单个 PAC 中的完美解决方案。 它配备了一个 Intel® Atom ™ x7211RE CPU、7个 I/O 扩充槽和多种接口，包括双千兆以太网、VGA、USB端口、RS-232和RS-485接口。 本地 I/O 插槽可用于我们的 I-9K 和 I-97K 系列 I/O 模块。 远端 I/O 扩充可用于以太网 I/O 模组或 RS-485 I/O 模块。
应用
相似产品
| 軟件 | |
|---|---|
| OS | Windows 11 IoT Enterprise LTSC (64-bit) |
| Framework 支持 | .Net Framework 3.5 ~ 4.8.1, .NET 6/8 |
| 多国语系 | English, German, French, Spanish, Portuguese, Russian, Italian, Korean, Japanese, Simplified Chinese, Traditional Chinese |
| SDK | Dll for VC, Dll for Visual Studio.Net |
| 主要单元 | |
|---|---|
| CPU | Intel® Atom™ x7211RE CPU ( 1.0GHz, Dual-core ) |
| 64-bit 硬件序号 | Yes |
| 系統內存 | 8 GB DDR4 SDRAM |
| 儲存 | 1x 256 GB eMMC , 1x CF card slot, 1 x Mini-PCIe SSD slot |
| 非挥发性储存器 | 128 KB MRAM, 16 KB EEPROM |
| 实时时钟 | Provide seconds, minutes, hours, dates, day of week, month, year |
| 看門狗计时器 | Dual Watchdog Timer |
| 显示 | |
|---|---|
| 讯号 | VGA, HDMI |
| 分辨率 | VGA 1280 x 1024 ~ 1920 x 1080 (16 : 9), 640 x 480 ~ 1024 x 768 (4 : 3) HDMI 2560 x 1600 @ 24bpp |
| LED 灯 | |
|---|---|
| 状态 | 1 x System, 2 x Power, 2 x Programmable |
| I/O 扩充 | |
|---|---|
| I/O 类型 | I-9K, I-97K series |
| 槽数 | 7 |
| HMI | |
|---|---|
| 蜂鸣器 | Yes |
| 旋转开关 | 1 x 10 Position (0 ~ 9) |
| 音效 | |
|---|---|
| 插孔 | 麦克风输入和耳机输出 |
| 以太网 | |
|---|---|
| Ports | 2 x RJ-45, 10/100/1000 Base-TX |
| 串口 | |
|---|---|
| 端口 | 1 x RS-232 (3000 VDC Isolated), 1 x RS-485 (3000 VDC Isolated), 2 x RS-232/RS-485 (3000 VDC Isolated) |
| USB | |
|---|---|
| Ports | 4 x USB 2.0 |
| 电源 | |
|---|---|
| 输入范围 | +10 ~ 30 VDC (1 kV Isolated ) |
| 冗余电源输入 | Yes |
| 功耗 | 20.4 W |
| 机构 | |
|---|---|
| 尺寸 (mm) | 422 x 164 x 133 (W x L x H) |
| 安裝 | DIN-Rail, Wall mounting |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +60 °C |
| 储存温度 | -30 ~ +80 °C |
| 湿度 | 10 ~ 90 % RH, Non-condensing |
