WF-2226

即将推出

Wi-Fi I/O 模块、5 通道 AI、2 通道 AO、2 通道 DI、3 通道 DO (仅限亚洲)

特色

兼容 IEEE 802.11a/b/g/n 标准
支持 WEP、WPA 和 WPA2 无线加密
支持 Modbus TCP 协议
内建看门狗机制
内建 I/O

-模拟输入： 5 通道
-模拟输出： 2 通道
-数字输入/计数器： 2 通道
-数字输出： 3通道

介绍

WF-2226 是一款有双频段 2.4/5 GHz Wi-Fi 接口的多功能模块，包括 5 个模拟输入通道、 2 个模拟输出通道、2 个数字输入通道和 3 个数字输出通道。该模块提供多种可编程的模拟输入范围（+/-150 mV、+/-500 mV、+/-1 V、+/-5 V、+/-10 V、+/-20 mA 或 0 ~ + 20 mA）模拟输出范围（+/-5 V、+/-10 V、0 ~ +20 mA 或 +4 ~ +20 mA 时为 12位）。每个模拟输入和输出通道都可以针对单独的信号范围进行配置，并提供 240 Vrms 的高压保护。每个模拟输入/输出可依据 Jumper 对应的位置，来编程为电压或电流输入 /输出。随着802.11网络基础设施的普及，WF-2226提供了一种将无线连接整合到监控系统中的简便方法。 WF-2226 还支持 Modbus TCP 协议以及网络加密配置，与 SCADA软件完美集成，为用户随时随地提供便捷、安全的访问。

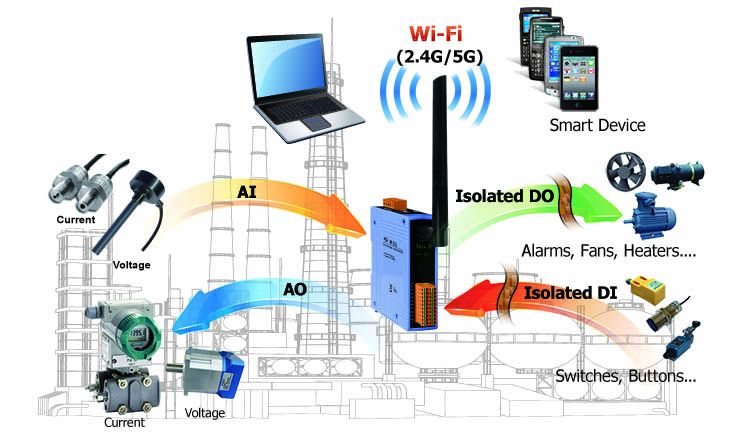

应用

订购资讯

即将推出

即将停产

停产

产品系列	说明	数量	询价
产品系列 WF-2226 CR	说明Wi-Fi I/O 模块， 5 通道 AI， 2 通道 AO， 2 通道 DI， 3 通道 DO (仅限亚洲) (RoHS) 包含 ANT-225-5 天線， CA-0910

需搭配其他相关产品

相似产品

即将推出

即将停产

停产

隔离
內部隔离	Power: 3000 VDC DO: 3750 VDC DI: 3750 VDC

Wi-Fi
传输距离 (LoS)	50 meters (LOS)
标准	IEEE 802.11 a/b/g/n
RX 灵敏度	-95 dBm @ 2.4 GHz -90 dBm @ 5 GHz
输出功率	15 dBm (Max.)
模式	Infrastructure & Limit-AP
加密	WEP, WPA and WPA2
天线	Omni-Directional 3 dBi @ 2.4 GHz 5.5 dBi @ 5 GHz

模拟量输入
通道数	5 (Differential)
类型	Voltage Current
范围	Voltage: ±150 mVDC, ±500 mVDC, ±1 VDC, ±5 VDC, ±10 VDC Current: 0 ~ +20 mA, +4 ~ +20 mA, ±20 mA (Jumper Selectable)
分辨率	16-bit
精度	±0.1% of FSR
采样率	10 Hz (Total)
输入阻抗	Voltage: 2 MΩ Current: 140 Ω
共模抑制	86 dB Min.
常模抑制	100 dB
过电压保护	Yes, 50 mA @ 110 VDC
過电流保护	Yes, 50 mA @ 110 VDC
个别通道组态	Yes
零点漂移	±20 μV/°C
跨度漂移	±25 ppm/°C

模拟量输出
通道数	2
类型	Voltage: +0 ~ +5 VDC, +0 ~ +10 VDC, ±5 VDC, ±10 VDC Current: +0 ~ +20 mA, +4 ~ +20 mA (Jumper Selectable)
分辨率	12-bit
精度	±0.1% of FSR
电压输出推力	10 VDC @ 20 mA
上电值	Yes, Programmable
安全值	Yes, Programmable

数字量输入/计数器
通道数	2
类型	Dry Contact
Sink/Source (NPN/PNP)	Source
ON 电压准位	Close to GND
OFF 电压准位	Open

数字量输出
通道数	3
Sink/Source (NPN/PNP)	Sink (NPN)
负载电压	+3.5 ~ +50 V
负载电流	700 mA per channel
過电压保护	60 VDC
短路保护	Yes
上电值	Yes, Programmable
安全值	Yes, Programmable
