WF-2015
Wi-Fi I/O 模块, 6-ch RTD 输入 (仅供亚洲地区使用)
特色
- 6 通道 RTD 输入
- 支援 3 线式 RTD lead resistance elimination
- 支援 3 线式 Open Wire Detection
- 各别的通道设定
- 相容于 IEEE 802.11 b/g
- 支持 WEP、WPA 与 WPA2 无线加密
- 支援 Modbus/TCP and UDP
- 支持 DHCP 网络设定
- 4 kV ESD/EFT 保护
- 3000 VDC Intra-module Isolation
- 内建看门狗
介绍
WF-2015 是一个具有 WiFI 接口的 6 信道 RTD 输入模块， 可以用来做长距离的温度量测，以及对 3 线式 RTD 传感器 有自动补偿的功能。这意味着准确的测量可以不管导线的长 度。随着 802.11 网络设施的普及，WF-2015 的无线连接， 可以简单的与现有的监测与控制系统整合。WF-2015 也有 提供 Modbus/TCP、UDP 行定与网络加密设定，这可以让 模块与 SCADA 软件整合，并且可以在任意地点或任意时间， 来存取模块。

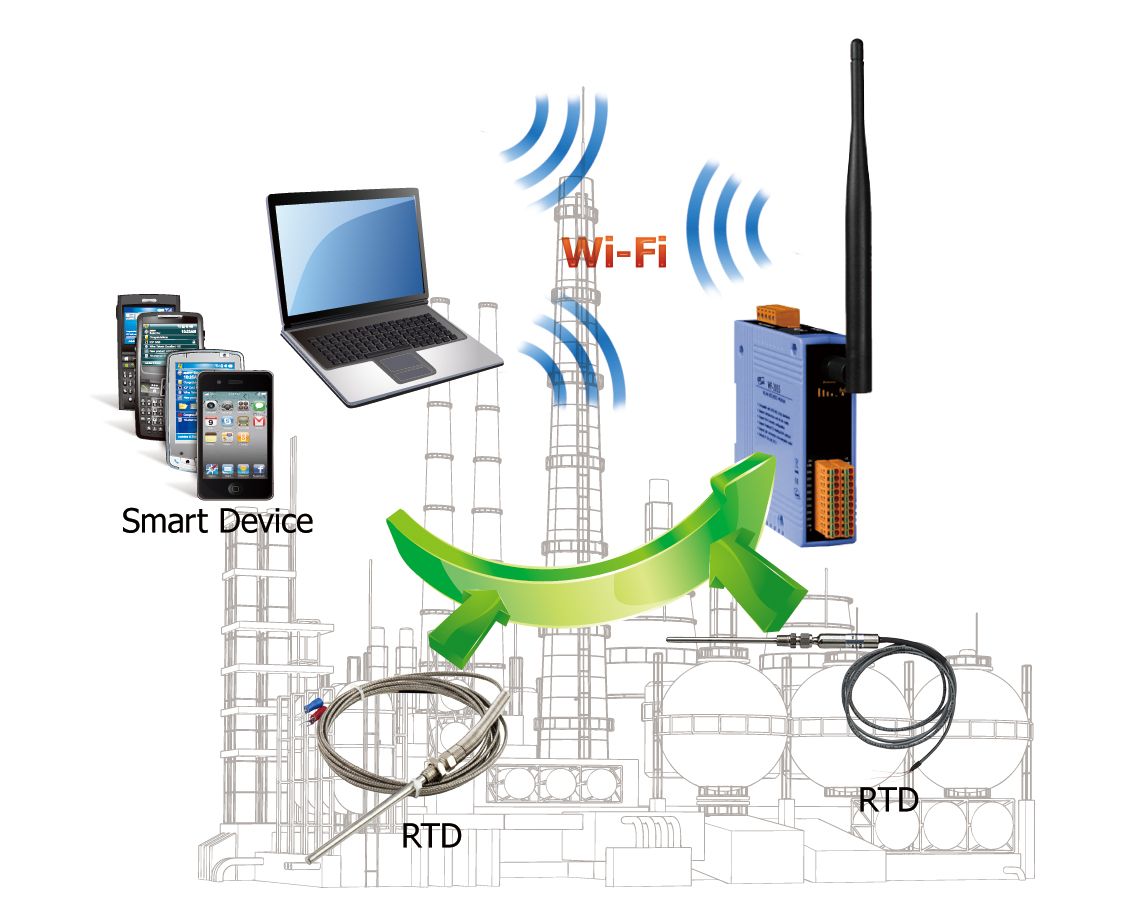

应用
相似产品
| 隔离 | |
|---|---|
| 內部隔离 | Power: 3000 VDC |
| Wi-Fi | |
|---|---|
| 传输距离 (LoS) | 50 meters (LOS) |
| 标准 | IEEE 802.11 b/g* IEEE 802.11 b/g/n** |
| RX 灵敏度 | -83 dBm @ 11 Mbps* -93 dBm @ 11 Mbps** |
| 输出功率 | 8 dBm @ 11 Mbps* 14 dBm @ 11 Mbps** |
| 模式 | Infrastructure & Ad-hoc* Infrastructure & Limit-AP** |
| 加密 | WEP, WPA and WPA2 |
| 天线 | 5 dBi (Omni-Directional) |
| 模拟量输入 | |
|---|---|
| 通道数 | 6 |
| 类型 | RTD |
| 传感器类型 | Pt100, Pt1000, Ni120, Cu50, Cu100, Cu1000 |
| 电阻量测 | 3.2 kΩ Max. |
| 分辨率 | 16-bit |
| 精度 | ±0.05% of FSR |
| 采样率 | 12 Hz (Total) |
| 过电压保护 | +120 VDC |
| 个别通道组态 | Yes |
| 断线检知 | Yes |
| 3 线式 RTD 线阻消除 | Yes |
| 电源 | |
|---|---|
| 输入范围 | +10 VDC ~ +30 VDC |
| 功耗 | 1.44 W |
| 机构 | |
|---|---|
| 尺寸 (mm) | 33 x 127 x 107 (W x L x H) (Without antenna) |
| 安裝 | DIN-Rail Mounting |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -30 ~ +80 °C |
| 湿度 | 10 ~ 90% RH, Non-condensing |
规格说明
(*): non-RevB version
(**): RevB version
(**): RevB version
