VPD-170-IRT
红外线温度数据集中器
特色
- 高分辨率彩色触摸屏
- 前面板：IP65防水
- 提供设置温度阈值功能
- 9 个信号继电器输出通道，用于报警
- 提供热显像功能
- 可连接多个 iSN-81x 红外线温度感测模块
- 支持 Modbus TCP/RTU 通讯协议
介绍

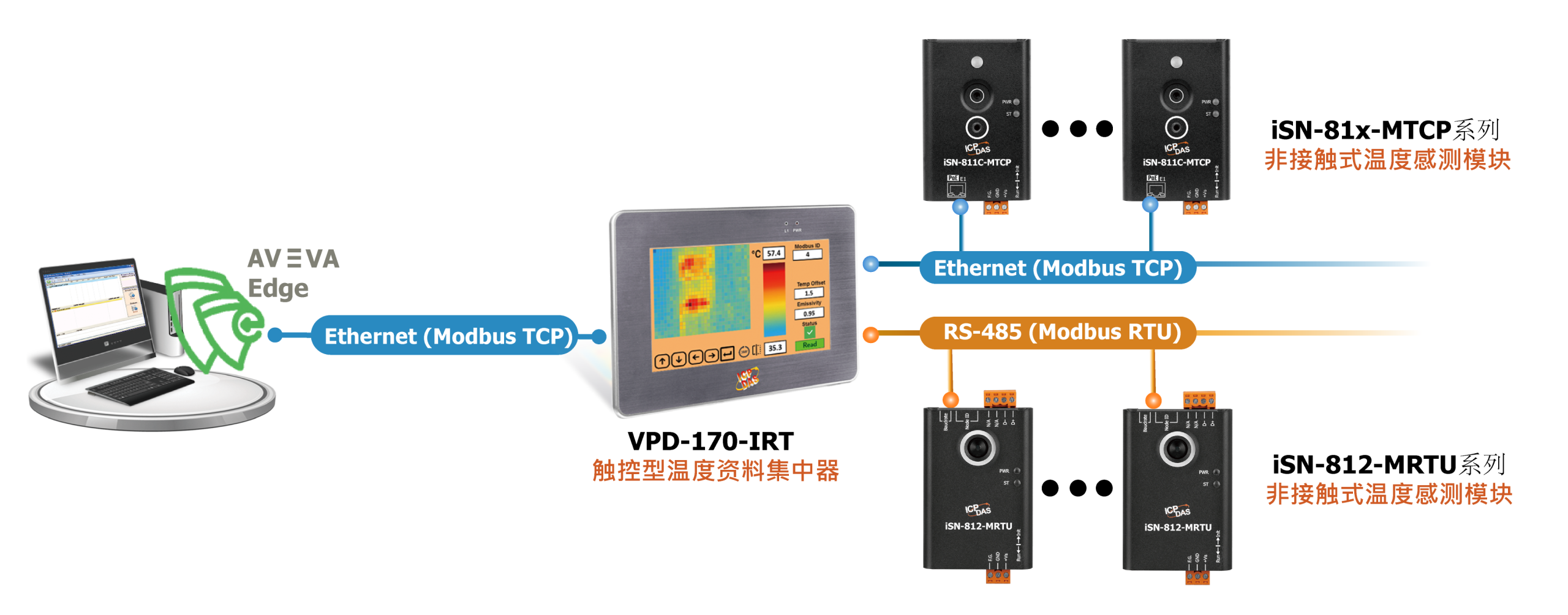

VPD-170-IRT 是具备使用者界面，针对 iSN-81x 红外线温度感测模块所设计的资料集中器。VPD-170-IRT 支援高达 8 组 Modbus TCP Clinet 连线，让远端监控主机经由乙太网络连接到集中器，便于一次存取多个 iSN-81x 系列模块的温度资料。用户可从 VPD-170-IRT 的触控屏幕进行 iSN-81x 系列模块与集中器之间的各项功能设定，也能立即看到量测物体的温度和热显像图。透过 VPD-170-IRT 温度资料集中器与乙太网络便捷的连接与通讯能力，用户能够快速的建立远端监控系统并进行温度资料集中管理。
应用

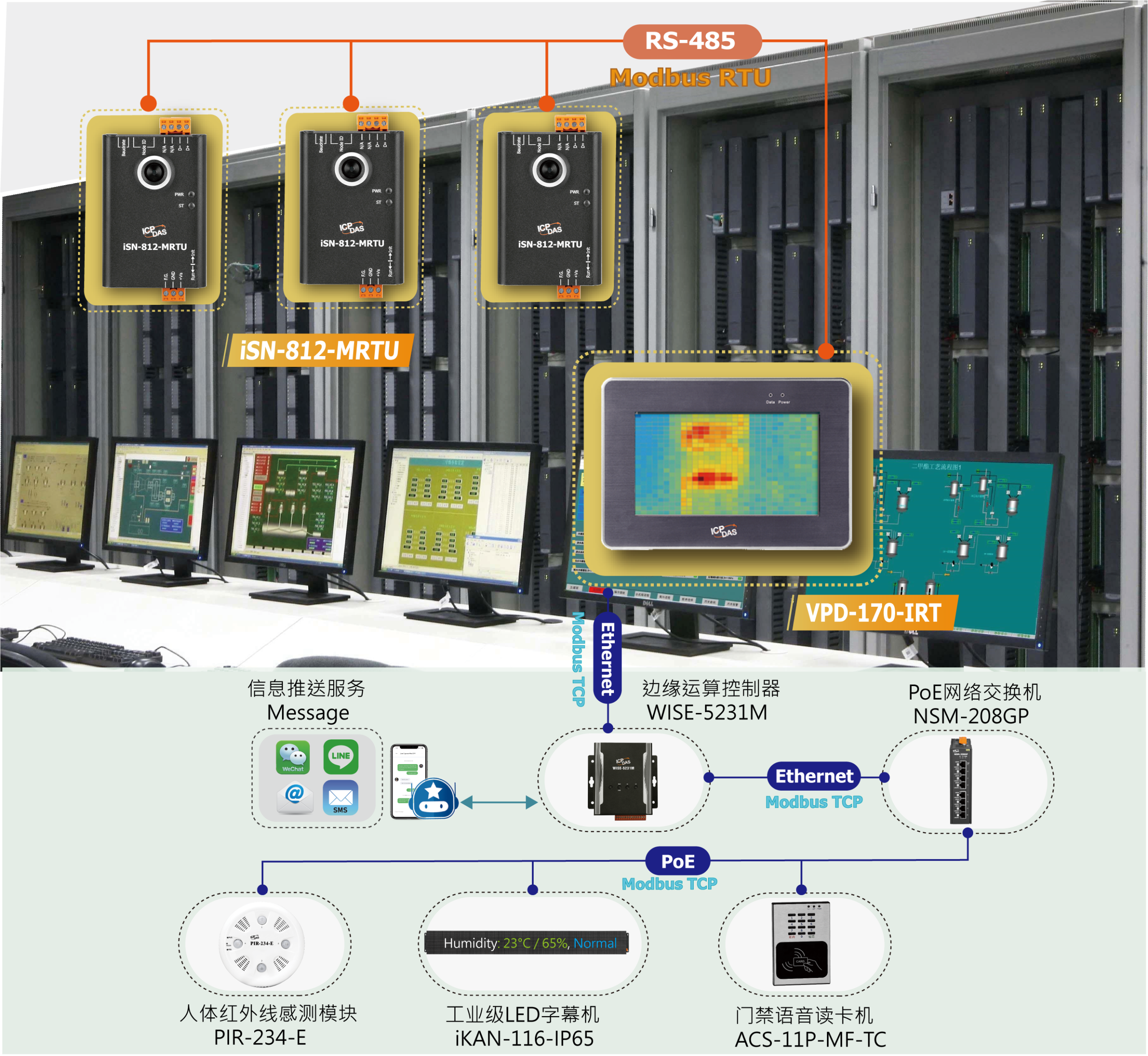

控制盘内的机器，配线随着功能提升而增加，要检测的部位也增加，但因巡检不确实，随之而来事故风险升高。为确保盘柜安全，机房运行环境管理，导入 IOT 设备来建立零延时，零断线的监测平台。
相似产品
| 主要单元 | |
|---|---|
| CPU | 32-bit RISC CPU |
| 儲存 | 64 MB SDRAM/64 MB Flash |
| 实时时钟 | Yes |
| 显示 | |
|---|---|
| 类型 | LCD 7” TFT (Resolution 800 x 480 , 65535 colors), defective pixels <= 3 |
| 背光寿命 | 20,000 hours |
| 亮度 | 400 cd/m2 |
| 触摸屏 | Yes |
| LED 灯 | |
|---|---|
| 状态 | 2 LED |
| 继电器输出 | |
|---|---|
| 通道数 | 9 |
| 类型 | Signal Relay (Form A) |
| 触点材质 | Silver Nickel, Gold-covered |
| 触点规格 | 2 A @ 30 VDC<br>0.24 A @ 220 VDC<br>0.25 A @ 250 VAC |
| 作动时间 | 3 ms (typical) |
| 釋放时间 | 4 ms (typical) |
| 电气耐久性 | 2 x 10^5 ops. |
| 杌械耐久性 | 10^8 ops. |
| 上电值 | Yes |
| 安全值 | Yes |
| HMI | |
|---|---|
| 蜂鸣器 | Yes |
| 旋转开关 | Yes |
| 橡胶按键 | No |
| 重置按钮 | Yes |
| 以太网 | |
|---|---|
| Ports | RJ-45 x 1, 10/100 Base-TX |
| 通讯协议 | Modbus TCP |
| 串口 | |
|---|---|
| 端口 | 2 x RS-232 (3-pin) or RS-485 (including Self-Tuner) ; 2500 VDC isolated |
| 通讯协议 | Modbus RTU |
| USB | |
|---|---|
| 规格 | USB 1.1 Client (Firmware updates only) |
| 接头 | Mini-B |
| 电源 | |
|---|---|
| 功耗 | 3.6 W |
| PoE 供电 | IEEE 802.3af, Class1 (48 V) |
| 端子供电 | +12 ~ 48 VDC |
| 机构 | |
|---|---|
| 尺寸 (mm) | 217 mm x 153 mm x 33 mm |
| 安裝 | Wall Mounting |
| 防水防尘等级 | Front Panel: NEMA 4 /IP65 |
| 环境 | |
|---|---|
| 工作温度 | -10 ~ +60°C |
| 储存温度 | -20 ~ +70°C |
| 湿度 | 10 ~ 90% RH, Non-condensing |
