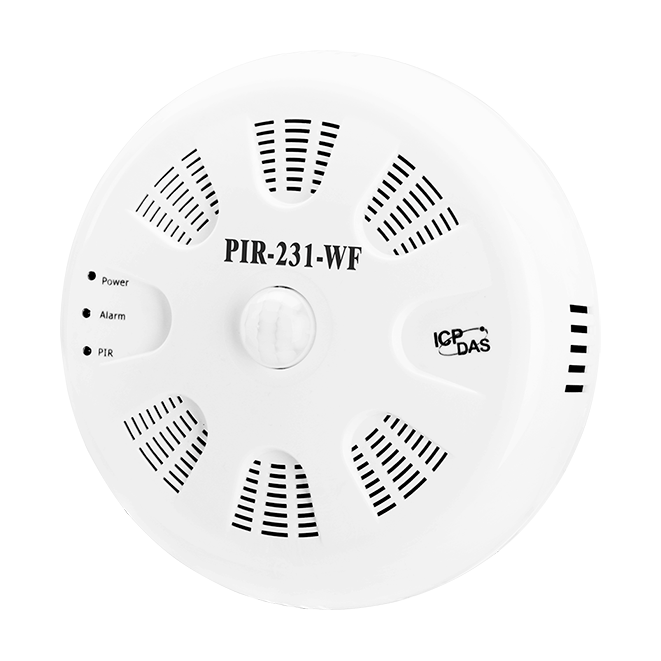

PIR-231-WF
人体红外线感应, 温度, 湿度检测模块 (挑高型, 侦测高度10米, 直径范围8米) (仅限亚洲)
特色
- 可调延时
- 用于智能开关控制的内部光电传感器
- PIR/温度传感器的 LED 指示灯
- 用于测量室温及火警的温度感测器
- 继电器输出可用于通过 PIR/温度传感器控制光
- 高达 1500 W 白炽灯和 300 W 荧光灯 (T8) 的负载能力
- RS-485/Ethernet(POE)接口
- Modbus RTU/Modbus TCP/MQTT/DCON通讯协议
- 兼容 IEEE802.11b/g/n 标准
- 支持无线网络的基础设施和限制 AP 模式
- 天花板或表面安装设计
介绍
PIR系列模块能够检测人体产生的直径约8米的红外波，覆盖范围为360°，用于室内运动侦测，这些模块可以配置为自动将灯开启。这些模块还包含一个温度和湿度传感器，用于测量室内温度和湿度，或者可以配置为启动火灾告警功能。多种接口连接可供选择以满足个性化需求，包括 RS-485/乙太网/Wi-Fi (仅230-WF/231-WF有Wi-Fi功能)，提供对 DCON 和 Modbus RTU/TCP /MQTT协议的支持，并且可以轻松集成到现有的 HMI/SCADA/中央控制中系统。还包括一个免费实用程序，允许配置信息和数据以强大的图表格式显示，可以导出到 Microsoft Excel。

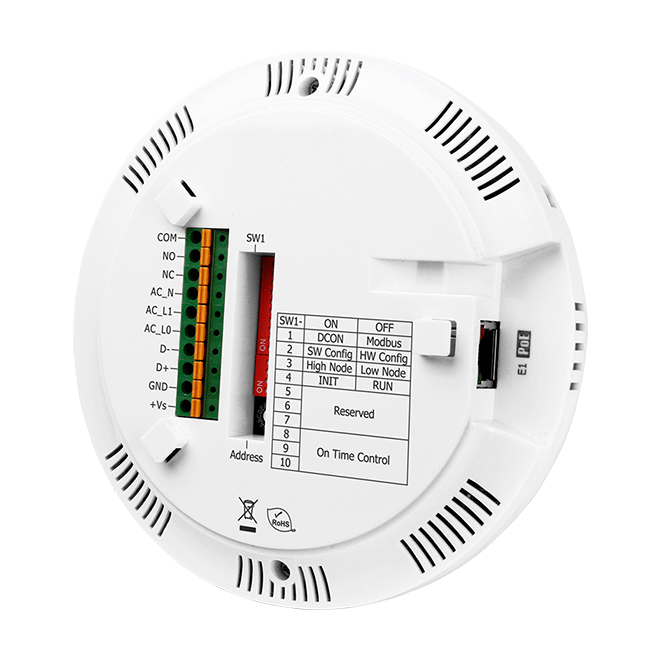

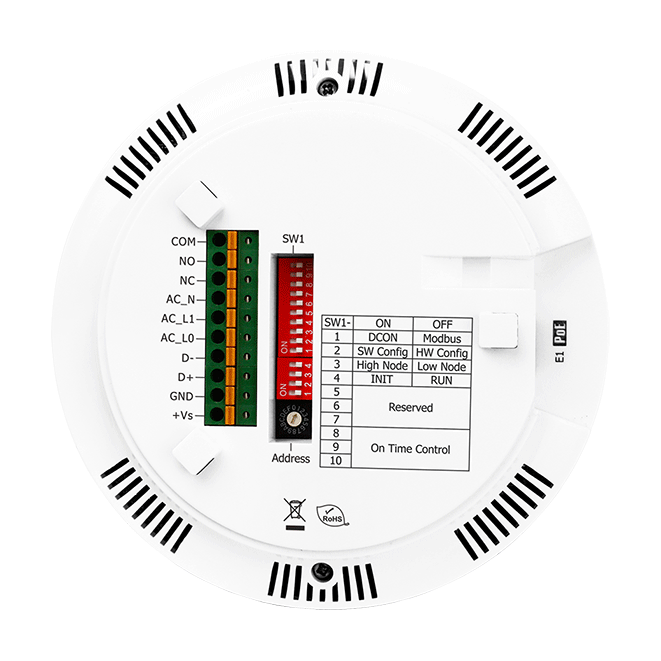

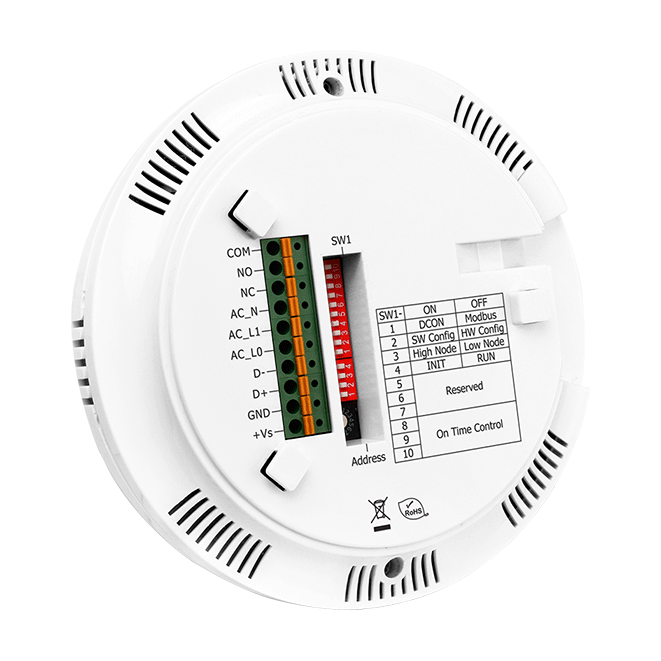

无需螺丝的快速连接器以及 DIP 和旋转开关使模块易于安装、维修和维护。每个模块的外壳均采用UL94-V2级防火材料，白色简约的外观设计确保与室内装饰轻松搭配。
无需螺丝的快速连接器以及 DIP 和旋转开关使模块易于安装、维修和维护。每个模块的外壳均采用UL94-V2级防火材料，白色简约的外观设计确保与室内装饰轻松搭配。
应用
- 公共厕所的照明和排气扇
- 楼梯间的普通照明
- 停车场照明
- 花园灯
- 商店更衣室的照明
- 走廊照明，以及更多情况
相似产品
| EMS 防护 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV for Power Line |
| ESD (IEC 61000-4-2) | ±4 kV Contact for each Terminal, ±8 kV Air for Random Point |
| LED 灯 | |
|---|---|
| 状态 | Yes, 1 as Power/Communication Indicator. 1 as Alarm Indicator |
| 红外线移动侦测 | |
|---|---|
| 偵测高度 | 10 m Max. |
| 偵测視角 | 360°; 8 m Diameter Max. |
| 延遲时间 | Hardware: 8-step Switch-selectable (seconds): 6, 16, 33, 66, 131, 262, 524, 1049 Software: 16-step (seconds): 2, 4, 6, 8, 16, 33, 49, 66, 131, 262, 393, 524, 1049, 2097, 3146, 4194 |
| PIR 反应时间 | 1 second |
| 温度量测 | |
|---|---|
| 火災告警 | 65°C (Programmable) |
| 范围 | -40 ~ +120°C |
| 分辨率 | 0.01°C |
| 准确度 | ±0.5°C (at 0 ~ 60°C) |
| 湿度量测 | |
|---|---|
| 范围 | 0 ~ 100% RH |
| 分辨率 | 0.01% RH |
| 准确度 | ±5% RH |
| Wi-Fi | |
|---|---|
| 传输距离 (LoS) | 50 m (LOS) |
| 支持标准 | Wi-Fi: IEEE 802.11 b/g/n |
| 模式 | Infrastructure/ Limited AP |
| 加密 | WEP, WPA ,WPA2 |
| 数字量输入 | |
|---|---|
| 通道数 | 2 |
| 类型 | Wet Contact |
| ON 电压准位 | 70 ~ 220 VAC |
| OFF 电压准位 | 20 VAC Max. |
| 输入阻抗 | 68 KΩ, 1 W |
| 继电器输出 | |
|---|---|
| 通道数 | 1 |
| 类型 | Power Relay, Form C |
| 触点规格 | NO: 10 A @ 250 VAC NC: 6 A @ 250 VAC |
| 可连接灯具数量 | Incandescent Bulb: 1500 W Max.; Fluorescent Lamp: 300 W Max. |
| 串口 | |
|---|---|
| 端口 | 1 x RS-485 1 x Ethernet/PoE |
| 波特率 | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| 通讯协议 | DCON, Modbus RTU, Modbus TCP, MQTT |
| Node 地址 | Hardware: 160 to 191 / Software: 1 to 255 |
| 电源 | |
|---|---|
| 反极性保护 | Yes |
| 输入范围 | 18 ~ 48 VDC, PoE |
| 功耗 | 3 W |
| 机构 | |
|---|---|
| 尺寸 (mm) | Ø150 x 53 (Ø x H) |
| 安裝 | Ceiling /surface mounted |
| 防水防尘等级 | IP20 |
| 环境 | |
|---|---|
| 工作温度 | 0 ~ +35°C |
| 储存温度 | -30 ~ +80°C |
| 湿度 | 10 ~ 90% RH, Non-condensing |
