M-2218CI series
4/8 通道高速热电偶 (Thermocouple) 输入模块 , 具有 3000 VDC 通道间隔离保护 (100 S/s)
特色
- 提供具时间戳的温度量测记录
- M-2218CI-4: 480,000 笔 / 通道
- M-2218CI: 320,000 笔 / 通道
- 每通道 100 Hz 高速采样率
- 断线检知
- 内建 I/O

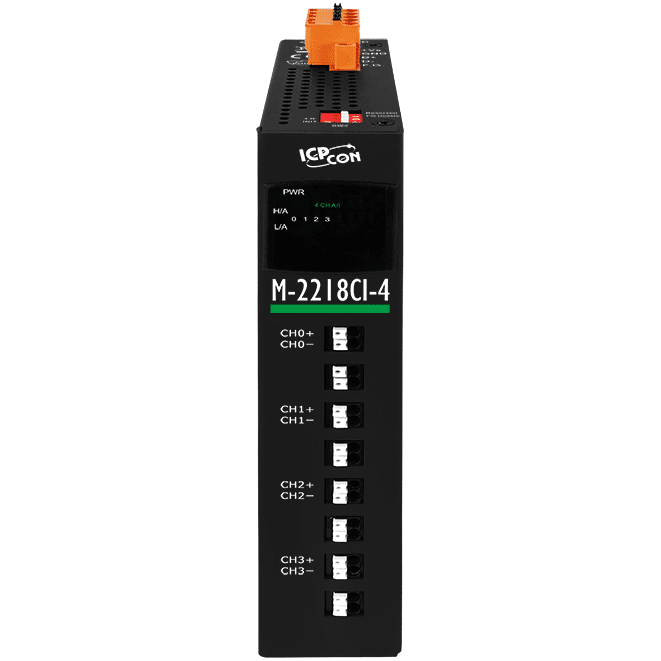

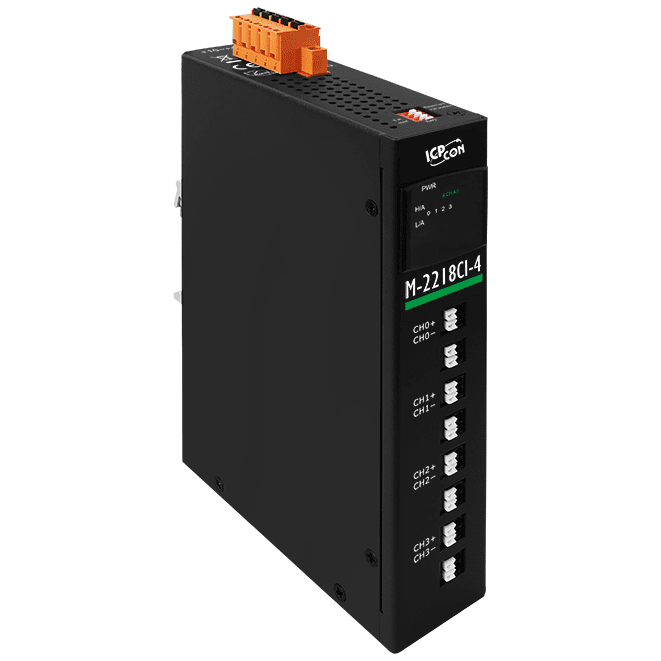

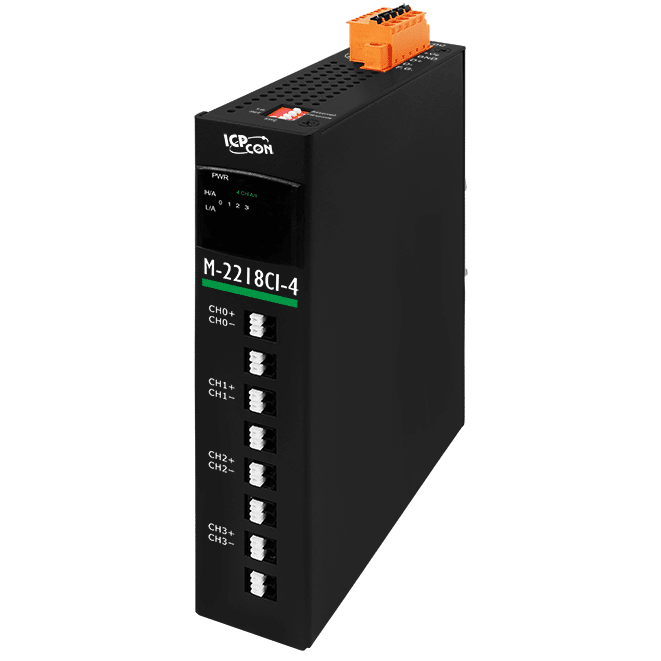

- M-2218CI-4: 4 通道热电偶 (Thermocouple) 输入

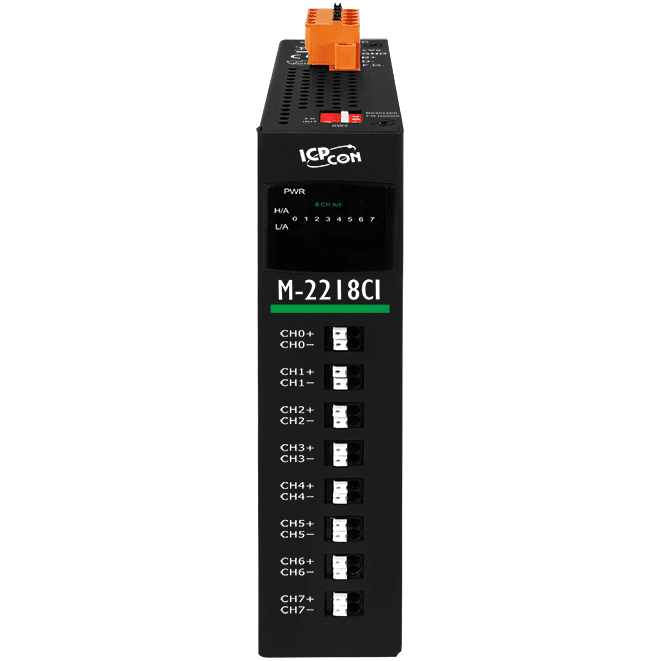

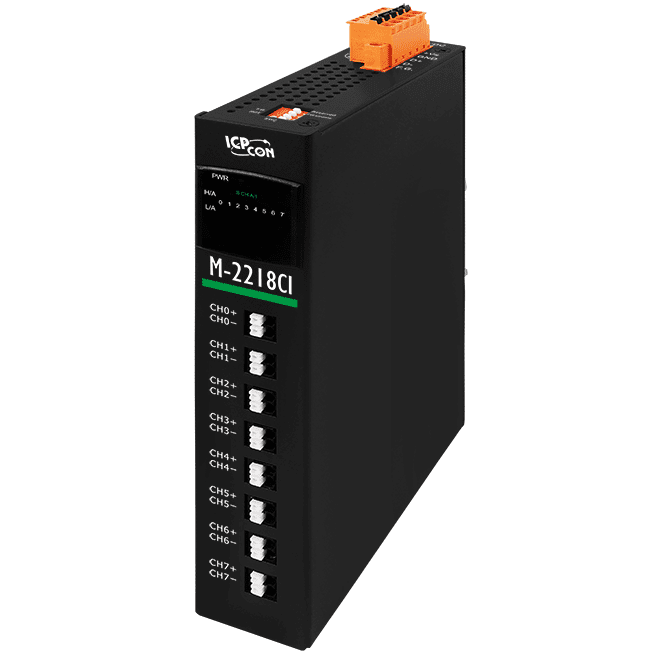

- M-2218CI: 8 通道热电偶 (Thermocouple) 输入
- 具有 3000 VDC 通道间隔离
- 通道可个别独立设置
介绍
M-2218CI-4/M-2218CI 是一款具备通道间隔离保护的 4/8 通道热电偶输入模块，每通道支持 100 Hz 高速量测能力与断线检知功能。模块支持多种热电偶输入类型，包括 Type J, K, T, E, R, S, B, N, C, L, M 和 LDIN43710，并具备全通道自动冷点补偿功能。
在保护机制方面，模块具有 EMS（EFT/ESD/Surge）防护与 3000 VDC I/O 隔离设计，可有效强化工业环境中的抗干扰能力并提升系统稳定性。
在保护机制方面，模块具有 EMS（EFT/ESD/Surge）防护与 3000 VDC I/O 隔离设计，可有效强化工业环境中的抗干扰能力并提升系统稳定性。
应用
相似产品
| CPU 模块 | |
|---|---|
| CPU | 32-bit ARM |
| 看门狗计时器 | 模块, 通讯 (可编程) |
| 隔离 | |
|---|---|
| 內部隔离 | 3750 VDC |
| EMS 防护 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (于电源) |
| ESD (IEC 61000-4-2) | ±4 kV (于每个接触端子) ±8 kV (于空中非接触) |
| Surge (IEC 61000-4-5) | ±2 kV (于电源) |
| LED 灯 | |
|---|---|
| 状态 | 1 x 电源与通讯 |
| 模拟量输入 | |
|---|---|
| 通道数 | M-2218CI-4: 4 M-2218CI: 8 |
| 传感器类型 | 热电偶 (J, K, T, E, R, S, B, N, C, L, M, LDIN43710) |
| 分辨率 | 16-bit |
| 精度 | ±0.1% FSR (25℃ ) |
| 采样率 | 一般模式: 1.5 Hz (每通道) 快速模式: 100 Hz (每通道) |
| 过电压保护 | 30 VDC |
| 个别通道组态 | 有 |
| 通道间隔离 | 3000 VDC |
| 断线检知 | 有 |
| 串口 | |
|---|---|
| 端口 | 1 x RS-485 |
| 波特率 | 1200 ~ 115200 bps |
| 数据格式 | (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1) |
| 通讯协议 | Modbus RTU, DCON |
| 偏压电阻 | 10 kΩ |
| 电源 | |
|---|---|
| 反极性保护 | 有 |

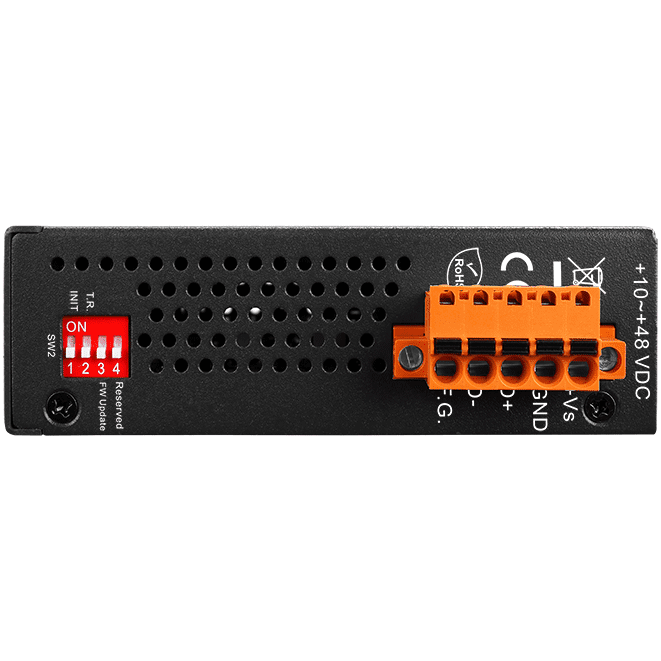

| 输入范围 | +10 ~ +48 VDC |
| 功耗 | M-2218CI-4: 3.6 W (max.) M-2218CI: 5.4 W (max.) |
| 机构 | |
|---|---|
| 尺寸 (mm) | 33 x 184 x 115 (W x L x H) |

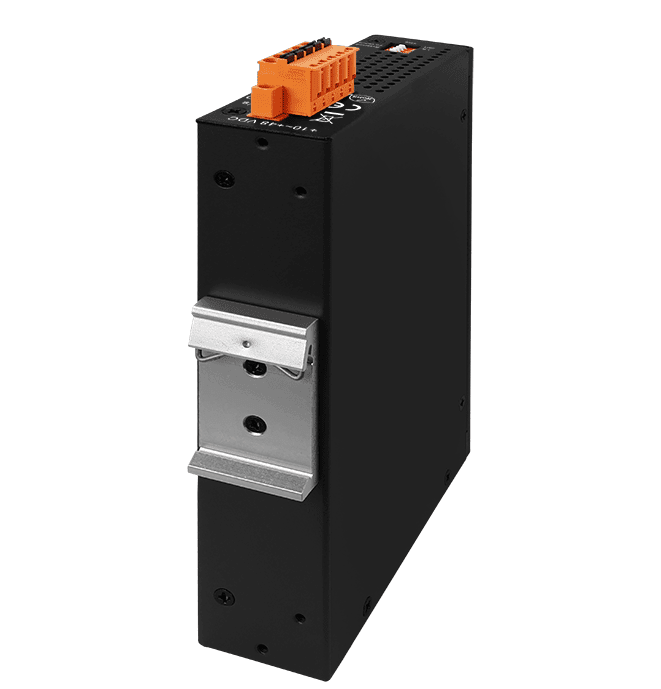

| 安裝 | DIN 导轨式安装 壁挂式安装 (选购 ASO-0015) |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -40 ~ +80 ℃ |
| 湿度 | 10 ~ 90% 相对湿度, 无结露 |
