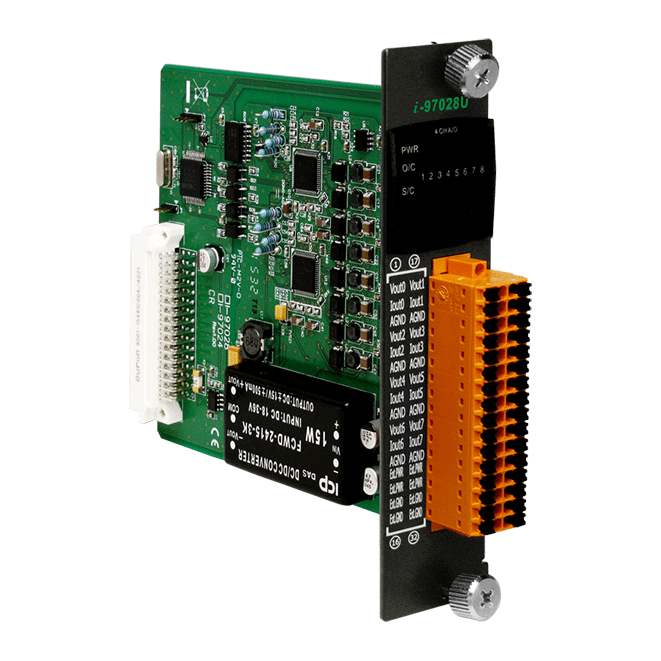

I-97028U
8 通道電壓/電流輸出模块、DCON 通訊、Source 電流、16-bit
特色
- 8 電流輸出通道
- 拉電流 (Source Current) 輸出
- 斷線檢知
- 短路保護
- 上電值和安全值設置
- 雙看門狗機制
- 接點具 4 kV 的靜電 (ESD) 防護
- 3000 VDC 模組內部隔離保護
介绍
I-97028U 是一 8 通道單端電壓/電流輸出模組，支援 DCON 通訊協議，並提供 16-bit 解析度、上電值 (Power-on Value) 和安全值 (Safe Value) 輸出設定功能。每一通道可獨立設置電壓和電流的輸出，其輸出範圍為 0 ~ +5 VDC、±5 VDC、0 ~ +10 VDC、±10 VDC 和 0 ~ +20 mA、+4 ~ +20 mA。此外，I-9024U 還提供短路保護、4 kV ESD 和 3000 VDC 模組內隔離保護，使其在工業環境場合能提供更好的防制雜訊干擾能力。
应用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似产品
| CPU 模块 | |
|---|---|
| 看门狗计时器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔离 | |
|---|---|
| 內部隔离 | 3000 VDC |
| EMS 防护 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ±4 kV 空中非接觸具 ±8 kV |
| RS Immunity (IEC 61000-4-3) | 3 V/m, 80 MHz ~ 1 GHz |
| LED 灯 | |
|---|---|
| 状态 | 1 x 電源/通訊 16 x AO, 類比輸出 |
| 模拟量输出 | |
|---|---|
| 通道数 | 8 |
| 范围 | 0 ~ +5 VDC、±5 VDC、0 ~ +10 VDC、±10 VDC、0 ~ +20 mA、+4 ~ +20 mA |
| 分辨率 | 16 位元 |
| 精度 | ±0.02 % FSR |
| 零点漂移 | ±0.2 μV/°C |
| 跨度漂移 | ±25 ppm/°C |
| 短路保护 | 是 |
| 输出反应时间 | 10 ms/通道 |
| 可编程输出斜率 | 電壓 (Voltage)：0.0625 ~ 512 V/秒 電流(Current)：0.125 ~ 1024 mA/秒 |
| 电流输出接线 | Source (源型) |
| 断线检知 | +4 ~ +20 mA |
| 电压输出推力 | 1000 Ω |
| 上电值 | 是 |
| 安全值 | 是 |
| 串口 | |
|---|---|
| 端口 | 1 x RS-485 |
| 波特率 | 1200 ~ 115200 bps |
| 数据格式 | N, 8, 1 |
| 通讯协议 | DCON |
| 电源 | |
|---|---|
| 反极性保护 | 是 |
| 功耗 | 最高達 0.7 W |
| 端子供电 | 15 ~ 30 VDC |
| 机构 | |
|---|---|
| 尺寸 (mm) | 31 x 134 x 144 (W x L x H) |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -40 ~ +85 °C |
| 湿度 | 10 ~ 90 % RH, 無凝露 |
