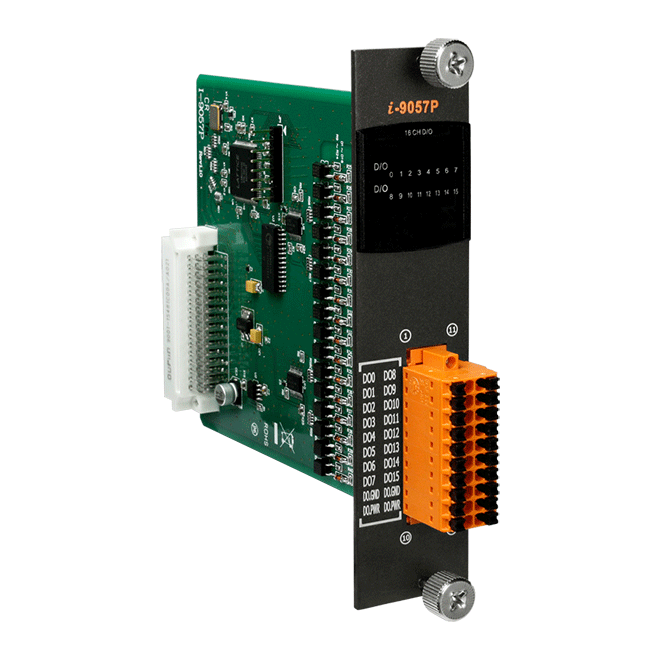

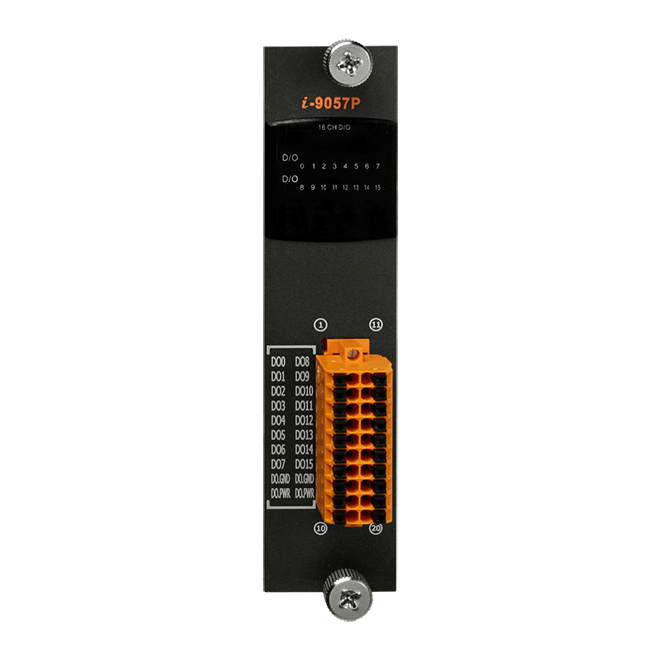

I-9057P
16 通道隔離型數位輸出模块、Open Collector、Sink、每通道最大負載電流 100 mA
特色
- 16 通道開集極 (Open Collector) 數位輸出
- 支援漏型 (Sink) 輸出接線
- 過電壓、過載和短路保護
- 上電值和安全值設置
- 每通道具 LED 指示燈監控通道狀態
- 接點具 4 kV 的靜電 (ESD) 防護
- 3750 VDC 模組內部隔離保護
介绍
I-9057P 是一 16 通道開集極 (Open Collector) 數位輸出模組，支援具過電壓、過載、短路保護功能的漏型 (Sink) 輸出，並具有上電值 (Power-on Value) 和安全值 (Safe Value) 輸出設定功能，提供每通道最大負載電流 100 mA 的驅動能力。每一通道皆具備光耦合隔離器和 LED 指示燈，可獨立設置。此外，I-9057P 還提供符合 4 kV ESD 和 3750 Vrms 模組內部隔離，使其在工業環境場合能提供更好的防制雜訊干擾能力。
应用
儲能系統
相似产品
| 隔离 | |
|---|---|
| 內部隔离 | 3750 VDC |
| EMS 防护 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ±4 kV 空中非接觸具 ±8 kV |
| LED 灯 | |
|---|---|
| 状态 | 電源/系統指示燈 x 1 I/O 指示燈 x 16 |
| 数字量输出 | |
|---|---|
| 通道数 | 16 |
| 类型 | 隔離型開集極 (Isolated Open Collector) |
| Sink/Source (NPN/PNP) | Sink (漏型) |
| 负载电压 | +10 ~ +50 VDC |
| 负载电流 | 100 mA/通道 |
| 過电压保护 | 60 VDC |
| 過载保护 | 1.1 A |
| 短路保护 | 是 |
| 上电值 | 是 |
| 安全值 | 是 |
| 电源 | |
|---|---|
| 功耗 | 最高達 1 W |
| 机构 | |
|---|---|
| 尺寸 (mm) | 31 x 134 x 144 (W x L x H) |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -40 ~ +85 °C |
| 湿度 | 10 ~ 90 % RH, 無凝露 |
