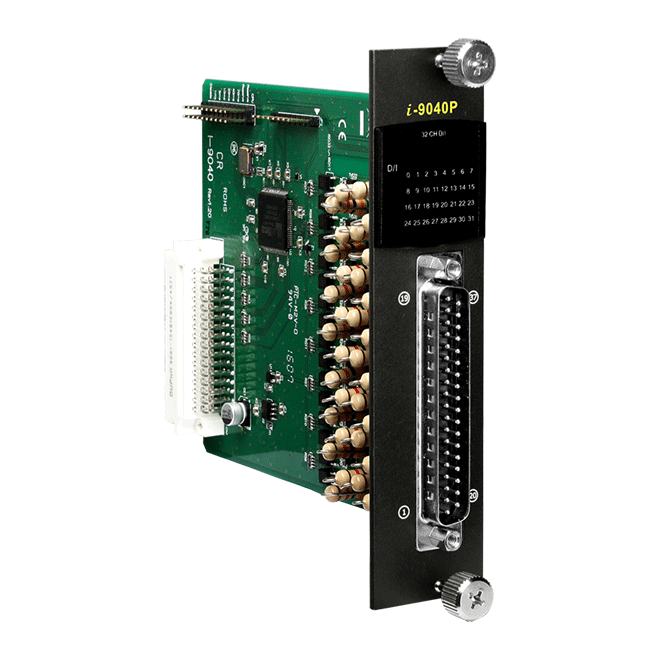

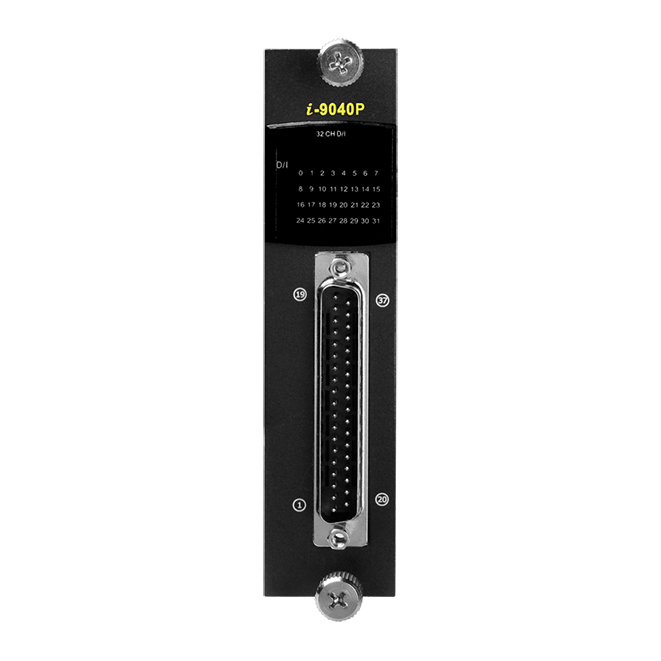

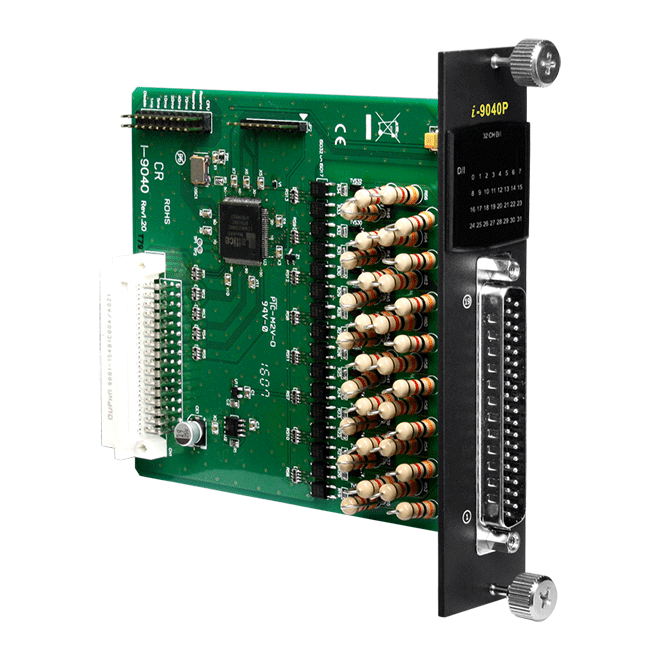

I-9040P
32 通道隔離型數位輸入模块、Dry/Wet、Sink/Source 、低通濾波 (Low Pass Filter)
特色
- 32 通道乾接點/濕接點 (Dry/Wet) 數位輸入
- 支援漏型/源型 (Sink/Source) 輸入接線
- 具濾除電氣雜訊的低通濾波器功能
- 每通道具 LED 指示燈監控通道狀態
- 接點具 4 kV 的靜電 (ESD) 防護
- 3750 VDC 模組內部隔離保護
介绍
I-9040P 是一 32 通道乾接點 (Dry) 和濕接點 (Wet) 數位輸入模組，支援具電路保護的漏型 (Sink) 和源型 (Source) 輸入接線、濾除電氣雜訊的低通濾波器功能。 每一通道皆具備光耦合隔離器和 LED 指示燈，可獨立設置，其數位輸入通道部分，還可另作為計數器。此外，I-9040P 還提供符合 4 kV ESD 和 3750 VDC 模組內部隔離，使其在工業環境場合能提供更好的防制雜訊干擾能力。
I-9040P 若與 DN-37-381-A 等子板搭配使用，接線比以往更容易。
应用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似产品
| 隔离 | |
|---|---|
| 內部隔离 | 3750 VDC |
| EMS 防护 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ±4 kV 空中非接觸具 ±8 kV |
| LED 灯 | |
|---|---|
| 状态 | 電源/系統指示燈 x 1 I/O 指示燈 x 32 |
| 数字量输入 | |
|---|---|
| 通道数 | 32 |
| 类型 | 乾接點 (Dry Contact), 濕接點 (Wet Contact) 5 V/TTL |
| Sink/Source (NPN/PNP) | Sink (漏型), Source (源型) |
| ON 电压准位 | 乾接點：Close to GND 濕接點：+19 ~ +30 VDC TTL：0 ~ + 0.8 V |
| OFF 电压准位 | 乾接點：Open 濕接點：最大達 +11 VDC TTL：+2 ~ +5 V |
| 隔离 | ON 電壓準位：+4 ~ +30 V OFF 電壓準位：0 ~ +1 V |
| 输入阻抗 | 3 kΩ, 0.5 W |
| 低通滤波 | 1 ms/5 ms/10 ms/20 ms/40 ms/70ms 跳線設定或 CPU 參數設定 預設值為 Disable |
| 电源 | |
|---|---|
| 功耗 | 最高達 1 W |
| 机构 | |
|---|---|
| 尺寸 (mm) | 31 x 134 x 134 (W x L x H) |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -40 ~ +85 °C |
| 湿度 | 10 ~ 90 % RH, 無凝露 |
