16 通道隔離型數位輸出模块、DCON 通訊、Open Collector、Sink、每通道最大負載電流 100 mA (灰壳)
特色
- 16 通道開集極 (Open Collector) 數位輸出
- 支援漏型 (Sink) 輸出接線
- 每通道具 LED 指示燈監控通道狀態
- 接點具 4 kV 的靜電 (ESD) 防護
- 3750 Vrms 模組內部隔離保護
介绍

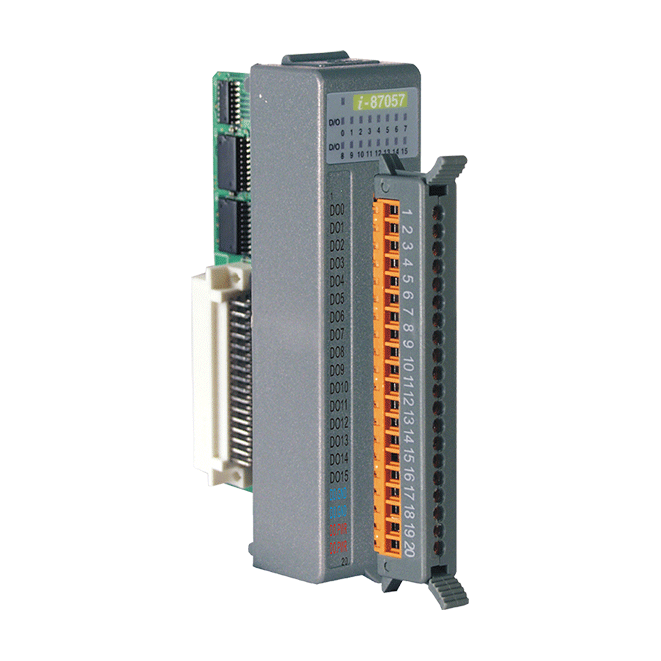

I-87057-G 是一 16 通道開集極 (Open Collector) 數位輸出模組，提供具過電壓、過載、短路保護功能的漏型 (Sink) 輸出接線，可設定上電輸出值 (Power-on Value) 和安全輸出值 (Safe Value)。所有通道可驅動 100 mA 負載、具備光耦合隔離器、4 kV ESD 靜電防護和 3750 Vrms 模組內隔離保護功能，使其在工業環境場合能提供更好的防制雜訊干擾能力。此外，每個通道還提供 LED 指示燈，用來顯示每一個數位通道輸出的狀態。
应用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似产品
| CPU 模块 | |
|---|---|
| 看门狗计时器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔离 | |
|---|---|
| 內部隔离 | 3750 Vrms |
| LED 灯 | |
|---|---|
| 状态 | 電源/系統指示燈 x 1 I/O 指示燈 x 16 |
| 数字量输出 | |
|---|---|
| 通道数 | 16 |
| 类型 | Open Collector |
| Sink/Source (NPN/PNP) | Sink (漏型) |
| 负载电压 | +5 VDC ~ +30 VDC |
| 负载电流 | 100 mA/通道 |
| 上电值 | 是 |
| 安全值 | 是 |
| 串口 | |
|---|---|
| 波特率 | 115200 bps |
| 数据格式 | N, 8, 1 |
| 通讯协议 | DCON |
| 电源 | |
|---|---|
| 功耗 | 0.9 W Max. |
| 机构 | |
|---|---|
| 尺寸 (mm) | 31 x 116 x 88 (W x L x H) |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -30 ~ +75 °C |
| 湿度 | 5 ~ 95 % RH, 無凝露 |
