16 通道隔離型數位輸入模块、DCON 通訊、Wet、Sink/Source (灰壳)
特色
- 16 通道乾接點/濕接點 (Dry/Wet) 數位輸入
- 支援漏型/源型 (Sink/Source) 輸入接線
- 具濾除電氣雜訊的低通濾波器功能
- 過電壓保護
- 數位輸入通道可做為 16 位元計數器
- 量測距離長達 500 公尺
- 雙看門狗機制
- 每通道具 LED 指示燈監控通道狀態
- 接點具 4 kV 的靜電 (ESD) 防護
- 3750 Vrms 模組內部隔離保護
介绍

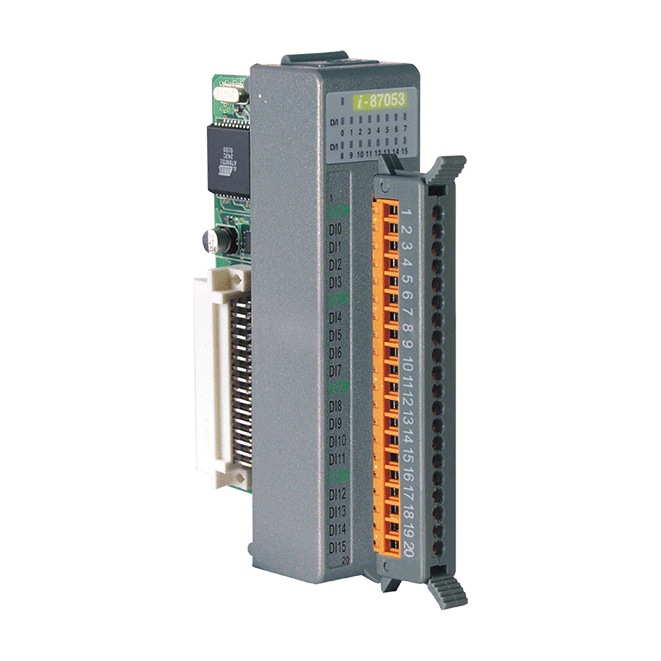

I-87053-G 是一 16 通道乾接點 (Dry) 和濕接點 (Wet) 隔離型數位輸入模組，支援具過電壓保護的漏型 (Sink) 和源型 (Source) 輸入接線、濾除電氣雜訊的低通濾波器功能和雙看門狗機制。 每一通道皆具備光耦合隔離器和 LED 指示燈，可獨立設置，其數位輸入通道部分，還可另作為計數器。此外，I-87053-G 還提供符合 4 kV ESD 和 3750 VDC 模組內部隔離，使其在工業環境場合能提供更好的防制雜訊干擾能力。
应用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似产品
| CPU 模块 | |
|---|---|
| 看门狗计时器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔离 | |
|---|---|
| 內部隔离 | 3750 Vrms |
| LED 灯 | |
|---|---|
| 状态 | 電源/系統指示燈 x 1 I/O 指示燈 x 16 |
| 数字量输入/计数器 | |
|---|---|
| 通道数 | 16 |
| 类型 | 乾接點 (Dry Contact), 濕接點 (Wet Contact) |
| Sink/Source (NPN/PNP) | Sink (漏型), Source (源型) |
| ON 电压准位 | Dry: Close to GND. Wet: +3.5 VDC ~ +30 VDC |
| OFF 电压准位 | Dry: Open Wet: +1 VDC Max. |
| 最大计数值 | 16-bit (65535) |
| 频率 | 100 Hz |
| 最小脉波宽度 | 5 ms |
| 输入阻抗 | 3 kΩ, 1 W |
| 串口 | |
|---|---|
| 波特率 | 115200 bps |
| 数据格式 | N, 8, 1 |
| 通讯协议 | DCON |
| 电源 | |
|---|---|
| 功耗 | 0.9 W Max. |
| 机构 | |
|---|---|
| 尺寸 (mm) | 31 x 116 x 88 (W x L x H) |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -30 ~ +75 °C |
| 湿度 | 5 ~ 95 % RH, 無凝露 |
