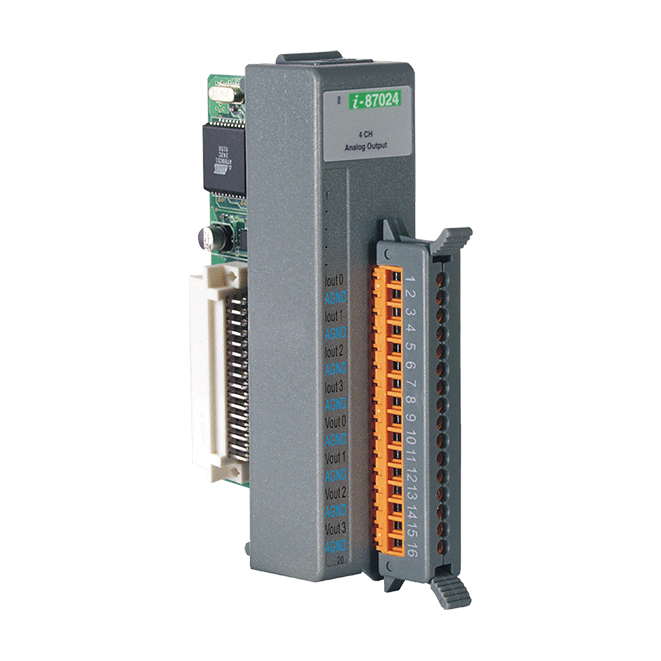

4 通道電壓/電流輸出模块、DCON 通訊、Sink 電流、14-bit (灰壳)
特色
- 4 電壓/電流輸出通道
- 灌電流 (Sink Current) 輸出
- 上電值和安全值設置
- 接點具 4 kV 的靜電 (ESD) 防護
- 3000 VDC 模組內部隔離保護
介绍
I-87024-G 是一 4 通道單端電壓/電流輸出模組，支援 DCON 通訊協議，並提供上電值 (Power-on Value) 和安全值 (Safe Value) 輸出設定功能。每一通道可設置電壓和電流的輸出，其輸出範圍為 0 ~ +5 VDC、±5 VDC、0 ~ +10 VDC、±10 VDC、0 ~ +20 mA 和 +4 ~ +20 mA。此外，I-87024-G 還提供 4 kV ESD 和 3000 VDC 模組內部隔離，使其在工業環境場合能提供更好的防制雜訊干擾能力。
应用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似产品
| CPU 模块 | |
|---|---|
| 看门狗计时器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔离 | |
|---|---|
| 內部隔离 | 3000 VDC |
| LED 灯 | |
|---|---|
| 状态 | 電源/系統指示燈 x 1 |
| 模拟量输出 | |
|---|---|
| 通道数 | 4 |
| 类型 | 電壓 (Voltage)、電流(Current) |
| 范围 | 0 ~ +5 VDC、±5 VDC、0 ~ +10 VDC、±10 VDC, 0 ~ +20 mA、+4 ~ +20 mA |
| 分辨率 | 14 位元 |
| 精度 | ±0.1 % FSR |
| 短路保护 | 是 |
| 输出反应时间 | 10 ms/通道 |
| 可编程输出斜率 | 電壓 (Voltage)：0.0625 ~ 1024 V/秒 電流(Current)：0.125 ~ 2048 mA/秒 |
| 电流负载阻值 | 外部 +24 VDC：1050 Ω |
| 上电值 | 是 |
| 安全值 | 是 |
| 串口 | |
|---|---|
| 波特率 | 115200 bps |
| 数据格式 | N, 8, 1 |
| 通讯协议 | DCON |
| 电源 | |
|---|---|
| 功耗 | 1.1 W Max. |
| 机构 | |
|---|---|
| 尺寸 (mm) | 31 x 116 x 88 (W x L x H) |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -30 ~ +75 °C |
| 湿度 | 5 ~ 95 % RH, 無凝露 |
