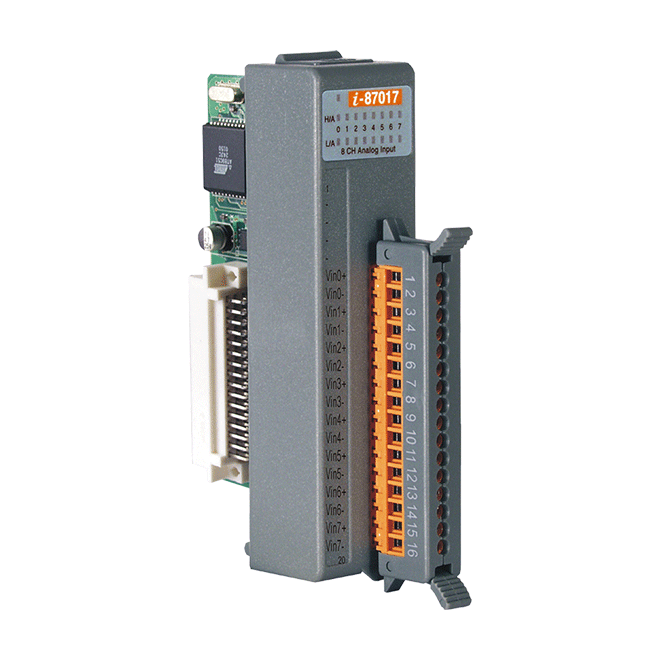

8 通道電壓/電流輸入模块、16-bit、過電壓保護、電流量測需額外125 Ω 電阻 (灰壳)
特色
- 8 差動類比輸入通道
- 電壓和電流輸入
- 採樣率:
- 一般模式：10 取樣/秒 (全部)
- 高速模式：60 取樣/秒 (全部)
- 通道可個別獨立設置
- 過電壓保護
- 接點具 4 kV 的靜電 (ESD) 防護
- 3000 VDC 模組內部隔離保護
介绍
I-87017-G 是一類比輸入模組，提供了 8 差動訊號輸入通道、16-bit 解析度、最高 60 kS/s 的取樣率。每一通道可獨立設置電壓和電流的輸入，其輸入範圍為 ±10 VDC、±5 VDC、±1 VDC、±500 mV、± 150 mV、0 ~ +20 mA、+4 ~ +20 mA 和 ±20 mA。此外，I-87017-G 還結合各項保護功能，包含 4 kV ESD 保護、3000 VDC 模組內部隔離和過電壓保護 ，使其在工業環境場合能提供更好的防制雜訊干擾能力。
I-87017-G 使用 Jumper 來設定電壓和電流量測，預設值為電流量測，另電流量測需額外接125 Ω 電阻。使用差動訊號輸入方式來量測電流時，內部電阻可透過跳線來選擇電流輸入。
应用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似产品
| CPU 模块 | |
|---|---|
| 看门狗计时器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔离 | |
|---|---|
| 內部隔离 | 3000 VDC |
| LED 灯 | |
|---|---|
| 状态 | 電源/系統指示燈 x 1 I/O 指示燈 x 16 |
| 模拟量输入 | |
|---|---|
| 通道数 | 8 |
| 类型 | 電壓 (Voltage)、電流(Current) |
| 范围 | ±10 VDC、±5 VDC、±1 VDC ±500 mV、±150 mV 0 ~ +20 mA、+4 ~ +20 mA、-20 mA ~ +20 mA (需外接125 Ω 電阻) |
| 分辨率 | 16-bit |
| 精度 | 一般模式：±0.1 % FSR 高速模式：±0.5 % FSR |
| 采样率 | 一般模式：10 Hz 高速模式：50 Hz |
| 频宽 | 一般模式：15.7 Hz 高速模式：78.7 Hz |
| 输入阻抗 | 20 MΩ |
| 共模抑制 | 86 dB |
| 常模抑制 | 100 dB |
| 过电压保护 | ±35 VDC |
| 串口 | |
|---|---|
| 波特率 | 115200 bps |
| 数据格式 | N, 8, 1 |
| 通讯协议 | DCON |
| 电源 | |
|---|---|
| 功耗 | 最大 1.1 W |
| 机构 | |
|---|---|
| 尺寸 (mm) | 31 x 116 x 88 (W x L x H) |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -30 ~ +75 °C |
| 湿度 | 5 ~ 95 % RH, 無凝露 |
