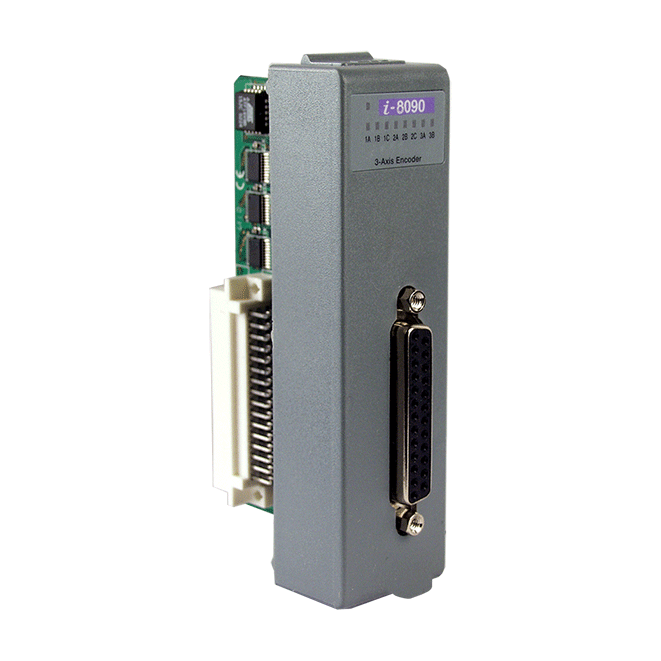

3 軸編碼器輸入模块 (灰壳)
特色
• 3-axis, 16-bit Encoder Counter
• 32-bit Encoder Counter by Software
• Maximum Counting Rate: 1M pulse/sec
• Differential Input A+, A-, B+, B-, C+, C-
• Quadrant Counting Mode, CW/CCW Counting Mode, Pulse/Dir Counting Mode
• 2500 VDC Optical Isolation
• 32-bit Encoder Counter by Software
• Maximum Counting Rate: 1M pulse/sec
• Differential Input A+, A-, B+, B-, C+, C-
• Quadrant Counting Mode, CW/CCW Counting Mode, Pulse/Dir Counting Mode
• 2500 VDC Optical Isolation
介绍
I-8090-G 是一 3 軸的編碼器/計數器輸入模組。每一軸都可以個別設定其計數模式為 Quadrant, Pulse/Direction 或 正轉/反轉。可以計數之最高脈波頻率， Quadrant 模式為 1 MHz。I-8090-G 適用於位置/距離測量、速度測量、電機控制反饋、手輪輸入等。
应用
相似产品
| 隔离 | |
|---|---|
| 內部隔离 | 2500 VDC |
| EMS 防护 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV |
| LED 灯 | |
|---|---|
| 状态 | 電源/系統指示燈 x 1 I/O 指示燈 x 8 |
| 编码器输入 | |
|---|---|
| 轴数 | 3-axis |
| 模式 | 1. Quadrant Counting 2. CW/CCW 3. Pulse/Dir |
| 解析度 | 16-bit (32-bit encoder counter by software) |
| 计数速度 | 1 MHz |
| 电源 | |
|---|---|
| 功耗 | 3.4 W Max. |
| 机构 | |
|---|---|
| 尺寸 (mm) | 31 x 114 x 66 (W x L x H) |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -40 ~ +85 °C |
| 湿度 | 10 ~ 90 % RH, 無凝露 |
