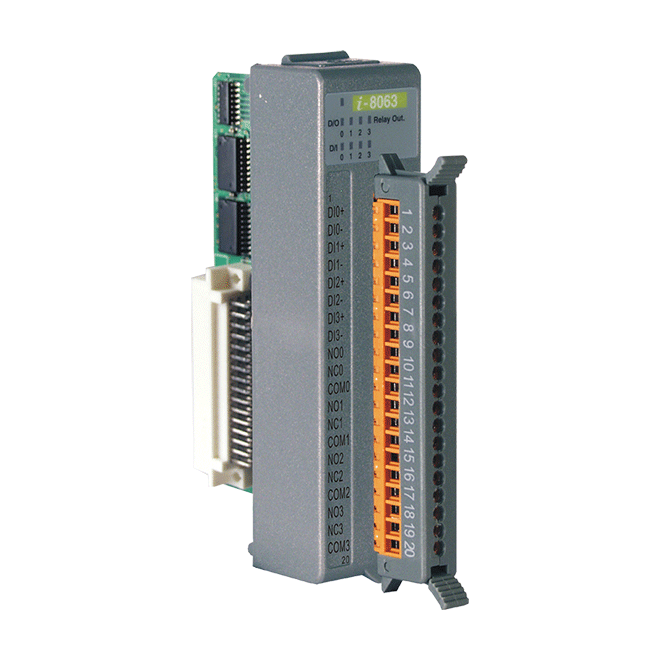

4 通道數位輸入 (Wet, Sink/Source) 和 4 通道功率繼電器輸出 (Form C) 多功能模块 (灰壳)
特色
- 4 通道濕接點 (Wet) 數位輸入
- 差動訊號 (Differential) 傳輸
- 輸入 ON 電壓範圍 +10 ~ +30 VDC
- 4 通道功率繼電器輸出
- C 型接點 (Form C) 輸出
- 每通道具 LED 指示燈監控通道狀態
- 接點具 4 kV 的靜電 (ESD) 防護
- 3750 VDC 模組內部隔離保護
- 4 通道功率繼電器輸出
介绍
I-8063-G 是一 4 通道差動式 (Differential) 濕接點 (Wet) 數位輸入和 4 通道 A 型接點 (Form A) 功率繼電器輸出模組，每一通道皆 LED 指示燈，可獨立設置。數位通道輸入提供具電路保護的漏型 (Sink) 和源型 (Source) 輸入接線。此外，I-8063-G 還提供符合 4 kV ESD 和 3750 VDC 模組內部隔離，使其在工業環境場合能提供更好的防制雜訊干擾能力。
应用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似产品
| 隔离 | |
|---|---|
| 內部隔离 | 3750 VDC |
| EMS 防护 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV |
| LED 灯 | |
|---|---|
| 状态 | 電源/系統指示燈 x 1 I/O 指示燈 x 8 |
| 数字量输入 | |
|---|---|
| 通道数 | 4, 差動訊號傳輸 (Differential) |
| 类型 | 濕接點 (Wet Contact) |
| Sink/Source (NPN/PNP) | Sink (漏型), Source (源型) |
| ON 电压准位 | +10 ~ +30 VAC |
| OFF 电压准位 | 最大達 +4 VDC |
| 输入阻抗 | 3 kΩ, 0.5 W |
| 继电器输出 | |
|---|---|
| 通道数 | 4, C 型接點(Form C) |
| 类型 | 電源繼電器 (Power Relay) |
| 触点规格 | 5A, 250 VAC / 30 VDC |
| 作动时间 | 10 ms Max. |
| 釋放时间 | 5 ms Max. |
| 电气耐久性 | 100,000 Min. |
| 杌械耐久性 | 20,000,000 Min. |
| 电源 | |
|---|---|
| 功耗 | 2 W Max. |
| 机构 | |
|---|---|
| 尺寸 (mm) | 31 x 116 x 88 (W x L x H) |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -40 ~ +85 °C |
| 湿度 | 10 ~ 90 % RH, 無凝露 |
