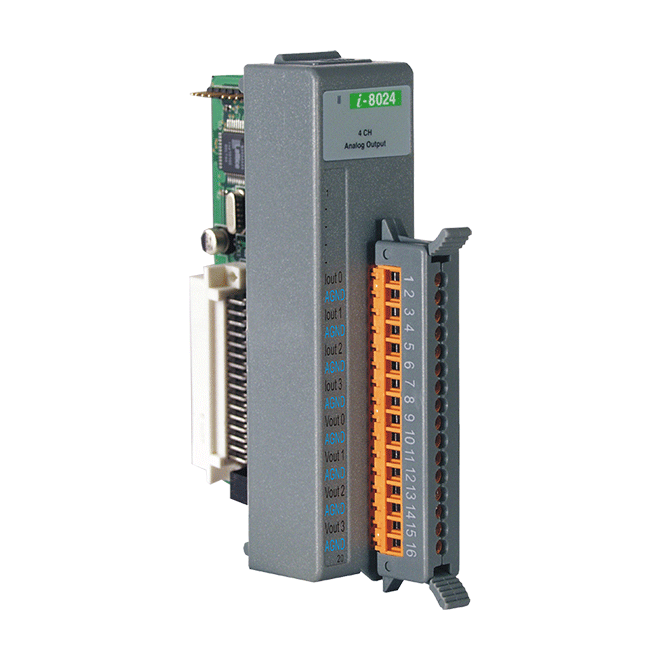

4 通道電壓/電流輸出模块、Sink 電流、14-bit (灰壳)
特色
- 4 電壓/電流輸出通道
- 灌電流 (Sink Current) 輸出
- 接點具 4 kV 的靜電 (ESD) 防護
- 2500 VDC 模組內部隔離保護
介绍
I-8024-G 是一類比輸出模組，提供了 4 單端電壓/電流輸出通道和 14-bit 的解析度。每一通道可獨立設置電壓和電流的輸出，其輸出範圍為 ±10 VDC 和 0 ~ +20 mA。此外，I-8024-G 還提供符合 IEC 61000-4-3 的 RF 射頻抗干擾、4 kV ESD 和 2500 VDC 模組內部隔離，使其在工業環境場合能提供更好的防制雜訊干擾能力。
应用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似产品
| 隔离 | |
|---|---|
| 內部隔离 | 2500 VDC |
| EMS 防护 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV |
| LED 灯 | |
|---|---|
| 状态 | 電源/系統指示燈 x 1 |
| 模拟量输出 | |
|---|---|
| 通道数 | 4 |
| 类型 | 電壓 (Voltage)、灌電流(Sink Current) |
| 范围 | 電壓 (Voltage)：±10 VDC 電流(Current)：0 ~ +20 mA |
| 分辨率 | 14 位元 |
| 精度 | 電壓 (Voltage)：±0.1 % FSR 電流 (Current)：±0.2 % FSR |
| 零点漂移 | 電壓 (Voltage): ±30 μV/°C 電流 (Current): ±0.2 μA/°C |
| 跨度漂移 | ±20 ppm/°C |
| 回读的精度 | ±0.1 % FSR |
| 电压输出推力 | 10 VDC @ 5 mA |
| 电流负载阻值 | 外部 +24 VDC：1050 Ω |
| 电源 | |
|---|---|
| 功耗 | 2 W Max. |
| 机构 | |
|---|---|
| 尺寸 (mm) | 31 x 116 x 88 (W x L x H) |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -40 ~ +85 °C |
| 湿度 | 10 ~ 90 % RH, 無凝露 |
