I-5536M-FD
6-port 智能型CAN/CAN FD交换器
特色
- 六个CAN通信端口
- 支持 CAN 2.0A、CAN 2.0B与CAN FD协议
- 完全兼容ISO 11898-2的规范标准
- 可配置CAN总线滤波器
- 使用旋钮开关选择鲍率
- 使用指拨开关选择120 Ω终端电阻
- 支持星状或树状拓扑的CAN网络
- 藉由延伸CAN总线距离来扩展CAN网络大小
- 整合不同的CAN网络及鲍率
- I-5536M-FD外壳为铝制金属材质
- 包含CAN讯息过滤、路径选择、自定义鲍率及CAN-ID映像等实用工具配置
- 每个CAN信道最多32个CAN-ID映像数据
介绍
I-5536M-FD是一款具备6个独立CAN通道的CAN总线交换器，可灵活建构星状或树状CAN网络拓扑，适用于工业自动化、楼宇自动化及车辆自动化等多种应用。
I-5536M-FD支持CAN 2.0A/2.0B与CAN FD（数据段最高可达8 Mbps），可在不同鲍率的CAN网络之间进行数据交换与路由，协助整合异质CAN网络并提升系统扩充性。产品同时提供CAN讯息过滤、路由配置、CAN-ID Mapping及用户自定义鲍率等功能，让用户能依不同应用需求进行弹性配置。。

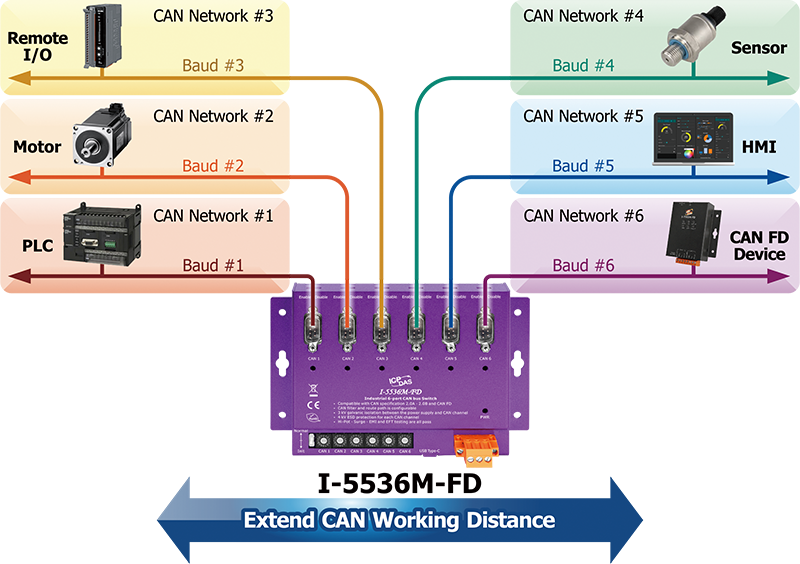

应用
相似产品
| LED 灯 | |
|---|---|
| 状态 | 1 x Power 6 x CAN status |
| USB | |
|---|---|
| 规格 | 1 x USB 2.0 Full Speed |
| 驱动 | FTDI |
| CAN | |
|---|---|
| Ports | 6 |
| 规格 | ISO-11898-2, CAN 2.0A ,CAN 2.0B,and CAN FD |
| Baud Rate | CAN bus: 10k ~ 1000 k CAN FD: Arbitration rate up to 1000 k, data rate up to 8000 k |
| 隔离 | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| 终端电阻 | Selectable 120Ω terminal resistor by switch |
| 濾波器 | Yes |
| 引脚定义 | C.I.A. DS-102 (CAN_H=7, CAN_L=2) |
| 延迟时间 | [ 1Mbps (8-byte Data) ] ID-29bit => 230 us ; [ 125Kbps (8-byte Data) ] ID-29bit <= 1310 us |
| 电源 | |
|---|---|
| 输入范围 | +10 VDC ~ +30 VDC |
| 功耗 | 1.5 W |
| 机构 | |
|---|---|
| 外壳 | Aluminum metallic case |
| 尺寸 (mm) | 164 x 113 x 49 (W x L x H) |
| 安裝 | Wall-Mounting |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -30 ~ +80 °C |
| 湿度 | 10 ~ 90% RH, Non-condensing |
