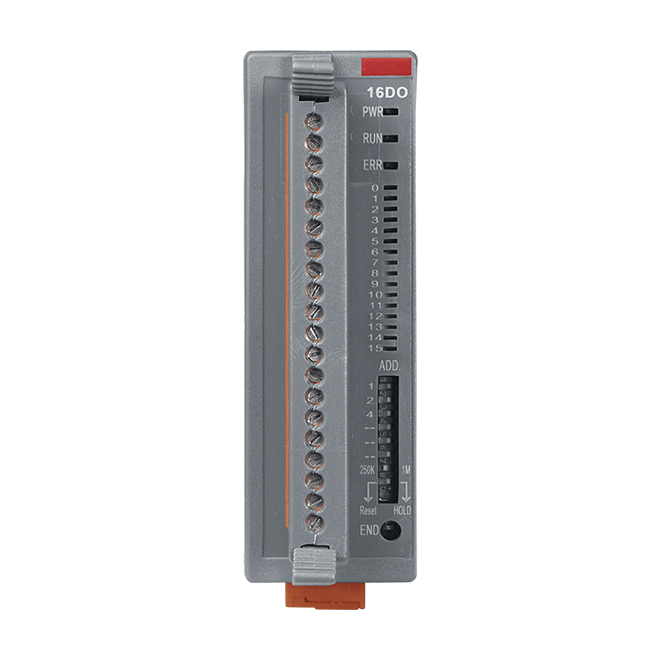

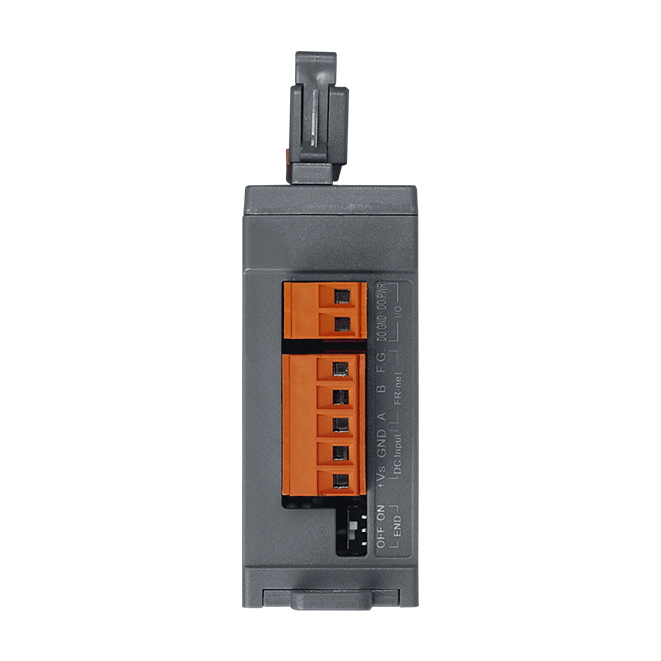

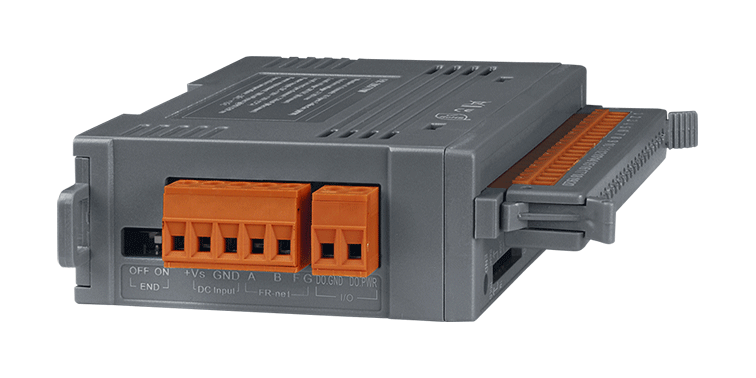

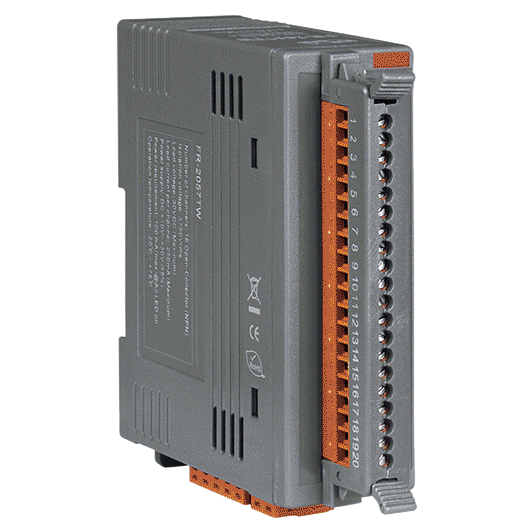

FR-2057iTW
FRnet I/O 模块带 16 通道隔离高电流 DO (漏型、NPN、30VDC、250 mA 最大) 和隔离通讯线
特色
- 内建省线FRnet DI/DO控制
- 简单的同步机制
- 协定处理上没有软体开销
- 支援广播（1:n资料传输）
- 轻松复制输出
- 固定I/O扫描时间和I/O
- 同步、高速传输可靠性
介绍
FR-2057iTW 具有 16 通道隔离高漏电流数字输出。 FR-2000 I/O 模块具有 FRnet 介面。使用者可以将多个 FR-2000 模块菊花链在一起。透过FRnet，FR-2000模块可以轻松扩展PC、PAC和PLC的远端I/O控制。有关 FR-2057iTW的互联网络之更多资讯；请参阅与I-8172W、FRB-200U相关手册。
应用
相似产品
| 隔离 | |
|---|---|
| 內部隔离 | 3750 Vrms |
| EMS 防护 | |
|---|---|
| EFT (IEC 61000-4-4) | Yes |
| ESD (IEC 61000-4-2) | Yes |
| Surge (IEC 61000-4-5) | Yes |
| LED 灯 | |
|---|---|
| 状态 | Power, Communication Run, Communication Error, Terminal Resistor, Digital Output |
| 数字量输出 | |
|---|---|
| 通道数 | 16 |
| 类型 | Open Collector |
| Sink/Source (NPN/PNP) | Sink (NPN) |
| 负载电压 | 30 VDC Max. |
| 负载电流 | 250 mA Max. |
| 隔离 | 3750 Vrms |
| FRnet | |
|---|---|
| 接线 | Belden 9841 (2P twisted-pair cable), When different cables are used, the transmission distance may be changed |
| 传送速度 | 250 kbps and 1 Mbps (Default) DIP Switch Settings |
| 传送距离 | Max. 400 m for speed 250 kbps Max. 100 m for speed 1Mbps (Default) |
| 周期时间 | 2.88 ms for speed 250 kbps 0.72 ms for speed 1 Mbps (Default) |
| 电源 | |
|---|---|
| 反极性保护 | Yes |
| 输入范围 | +10 ~ +30 VDC (Isolation) |
| 功耗 | 2.4 W Max. |
| 机构 | |
|---|---|
| 外壳 | Plastic |
| 尺寸 (mm) | 33 x 102 x 110 (W x L x H) |
| 安裝 | DIN-Rail Mounting |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -30 ~ +85 °C |
| 湿度 | 10 ~ 90% RH, Non-condensing |
