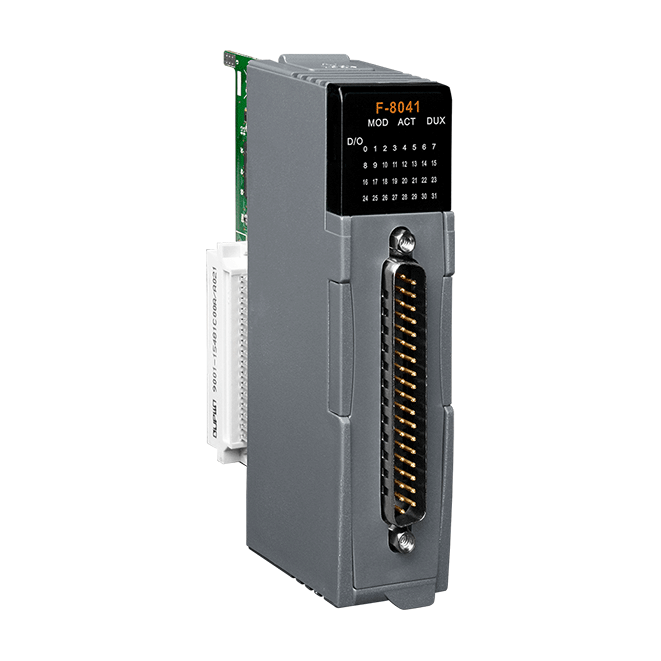

F-8041
32 通道隔离型数字输出冗余模块
特色
- 32 个数字输出 (sink) 通道
- 支持安全值 (预设/维持)
- 支持开机值 (Initial)
- 背板具备 3000 VDC 隔离保护
- 外壳接地具备 3000 VDC 隔离保护
- 冗余设计
- 冗余切换迅速 (<100us)
介绍
F-8041 具备 32 个 NPN 数字输出信道，输出信道为 sink 信道，可驱动负载高达 0.5A 的电流，并提供 LED 显示器显示数字输入状态。并在通道和背板总线之间提供 3000 VDC 光耦合隔离，保障高压或电流损坏其中一个通道时，不会影响到 iDCS-8000 系统中的其他设备
应用
- 楼宇自动化
- 工厂自动化
- 机械自动化
- 远程维护
- 远程诊断
- 设备检测
相似产品
| 隔离 | |
|---|---|
| 內部隔离 | 3000 VDC |
| EMS 防护 | |
|---|---|
| EFT (IEC 61000-4-4) | Yes |
| ESD (IEC 61000-4-2) | Yes |
| LED 灯 | |
|---|---|
| 状态 | 1 x RUN, 1 x ACT, 1 x DUX and Communication (32 as channel 0~31 status) |
| 数字量输出 | |
|---|---|
| 通道数 | 32 (NPN) |
| 类型 | Sink, Open-collector |
| 负载电流 | Singel channel: 2mA to 500 mA Maximum of total channels: 4.5 A |
| 上电值 | Yes |
| 安全值 | Yes (Preset/Hold) |
| I/O 扩充 | |
|---|---|

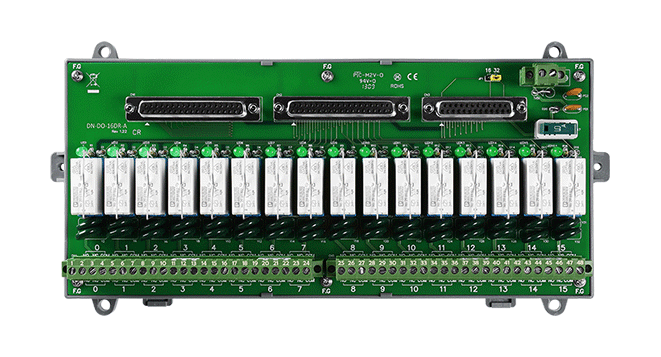

| I/O 类型 | DN-DO-16DR-A, DN-DO-16DR-B, DN-DIO-M |
| 电源 | |
|---|---|
| 功耗 | 2.1 W @ 24 VDC |
| 机构 | |
|---|---|
| 尺寸 (mm) | 30 x 85 x 115 |
| 环境 | |
|---|---|
| 工作温度 | -25 °C ~ +75 °C |
| 湿度 | 5 ~ 95% RH, Non-condensing |
