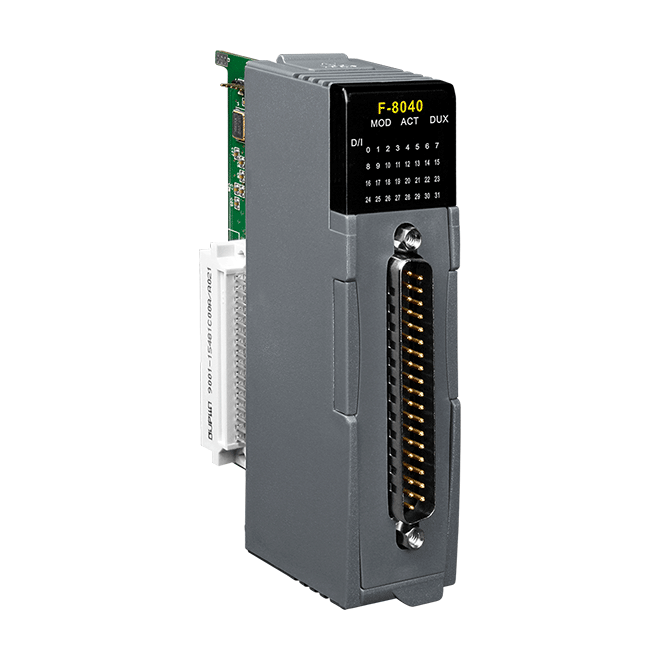

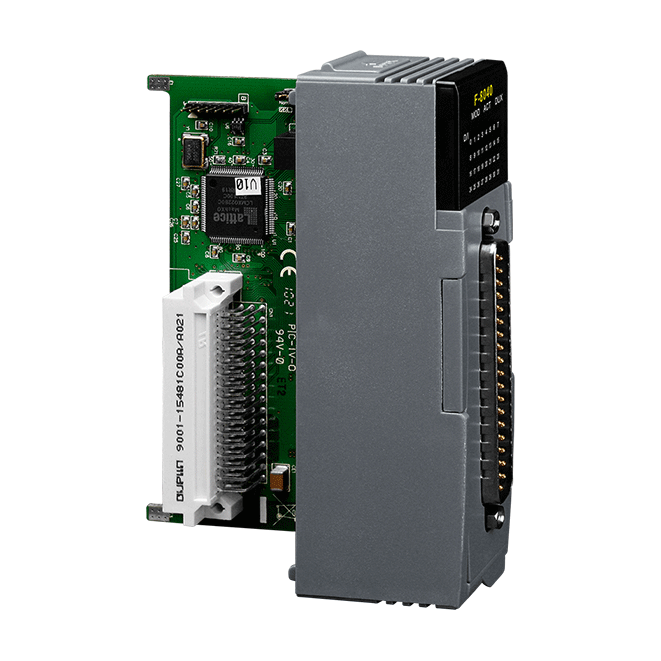

F-8040
32 通道隔离型数字输入冗余模块
特色
- 32 个数字输入 (sink/source) 通道
- 数位过滤器 (1~32767ms)
- 背板具备 3000 VDC 隔离保护
- 外壳接地具备 3000 VDC 隔离保护
- 冗余保护
- 冗余切换迅速 (<100us)
介绍
F-8040 具备 32 个数字输入 (sink/source) 通道，用户可依照不同的接线方式运用两种输入类型。F-8040 能确认来自直流电压元的二进制输入，输入信道提供 LED 显示器显示数字输入状态。并在通道和背板总线之间提供3000 VDC光耦合隔离，保障高压或电流损坏其中一个通道时，不会影响到 iDCS-8000 系统中的其他设备。
应用
- 楼宇自动化
- 工厂自动化
- 机械自动化
- 远程维护
- 远程诊断
- 设备检测
相似产品
| 隔离 | |
|---|---|
| 內部隔离 | 3000 VDC |
| EMS 防护 | |
|---|---|
| EFT (IEC 61000-4-4) | Yes |
| ESD (IEC 61000-4-2) | Yes |
| LED 灯 | |
|---|---|
| 状态 | 1 x RUN, 1 x ACT, 1 x DUX and Communication (32 as channel 0~31 status) |
| 数字量输入 | |
|---|---|
| 通道数 | 32 (One COM for all channels) |
| 类型 | Wet Contact |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON 电压准位 | 18 VDC ~ 30 VDC |
| OFF 电压准位 | 11 VDC |
| 输入阻抗 | 5.2KΩ, 0.25W |
| 低通滤波 | Yes (1ms~32767ms) |
| I/O 扩充 | |
|---|---|
| I/O 类型 | DN-DI-32DW, DN-DIO-M |
| 电源 | |
|---|---|
| 功耗 | 1.8 W @ 24 VDC |
| 机构 | |
|---|---|
| 尺寸 (mm) | 30 x 85 x 115 |
| 环境 | |
|---|---|
| 工作温度 | -25 °C ~ +75 °C |
| 湿度 | 5 ~ 95% RH, Non-condensing |
