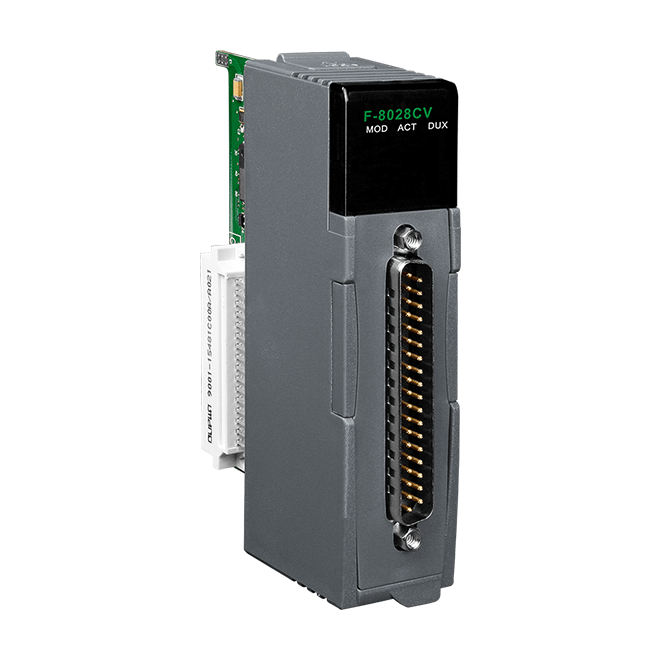

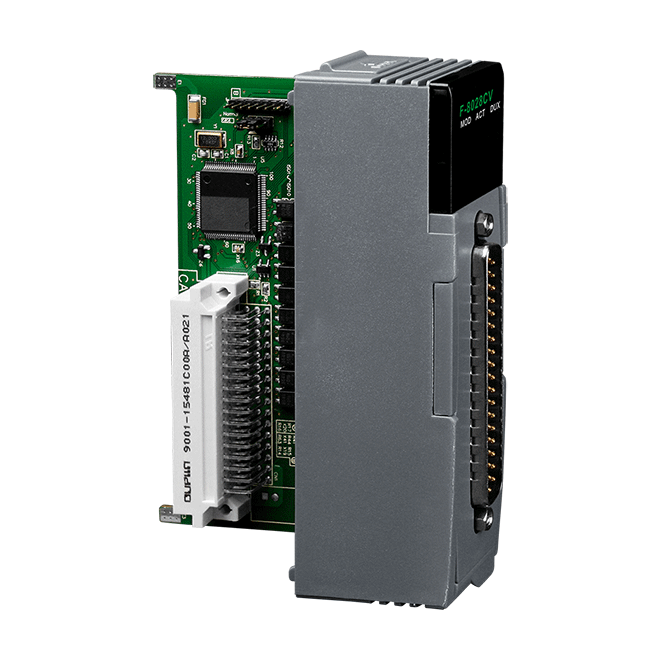

F-8028CV
8 通道隔离型模拟输出冗余模块
特色
- 8 个 电流 / 电压 输出信道
- 支持过量程输出
- 支持短路保护
- 支援断路检测
- 背板具备 3000 VDC 隔离保护
- 外壳接地具备 3000 VDC 隔离保护
- 冗余设计
- 冗余切换迅速 (<1 ms)
介绍
F-8028CV 是一款 16 位的 8 信道模拟输出模块，可藉由系统模块控制、将数字讯号转换输出的模拟转换器，用户可透过设定软件自定义启动值和安全值，具备 ±0.05% 的误差值可实现高准确度的应用。并在通道和背板总线之间提供3000 VDC光耦合隔离，保障高压或电流损坏其中一个通道时，不会影响到 iDCS-8000 系统中的其他设备。
应用
- 楼宇自动化
- 工厂自动化
- 机械自动化
- 远程维护
- 远程诊断
- 设备检测
相似产品
| EMS 防护 | |
|---|---|
| EFT (IEC 61000-4-4) | Yes |
| ESD (IEC 61000-4-2) | Yes |
| LED 灯 | |
|---|---|
| 状态 | 1 x RUN, 1 x ACT, 1 x DUX and Communication (32 as channel 0~31 status) |
| 模拟量输出 | |
|---|---|
| 通道数 | 8 |
| 类型 | 0 ~ 20 mA, 4 ~ 20 mA (current sourcing) 0 ~ 5 V, ±5 V, 0 ~ 5 V, ±10 V |
| 范围 | 0 ~ 20 mA: +20% (0 ~ 24 mA) 4 ~ 20 mA: ±25% (0 ~ 24 mA) 0 ~ 5 V: +20% (0 ~ 6 V) ±5 V: ±20% (±6V) 0 ~ 5 V: +20% (0 ~ 12 V) ±10 V: ±20% (±12V) |
| 分辨率 | 16 bit |
| 精度 | ±0.05% FSR |
| 零点漂移 | ±0.2 μV/℃ |
| 跨度漂移 | ±25 ppm/℃ |
| 短路保护 | Yes |
| 反应时间 | <200 μS |
| 断线检知 | Yes (4 ~ 20 mA) |
| 电压输出推力 | 500 Ω |
| 电流负载阻值 | 750 Ω |
| 上电值 | Yes |
| 安全值 | Yes |
| 隔离 | 3000 VDC |
| I/O 扩充 | |
|---|---|
| I/O 类型 | DN-AIO-M |
| 电源 | |
|---|---|
| 功耗 | 1 W |
| 机构 | |
|---|---|
| 尺寸 (mm) | 30 x 85 x 115 |
| 环境 | |
|---|---|
| 工作温度 | -25 °C ~ +75 °C |
| 湿度 | 5 ~ 95% RH, Non-condensing |
