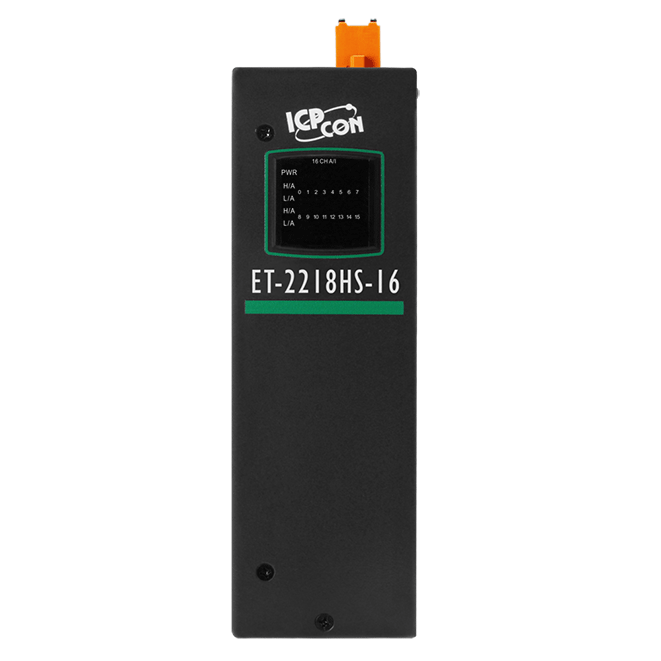

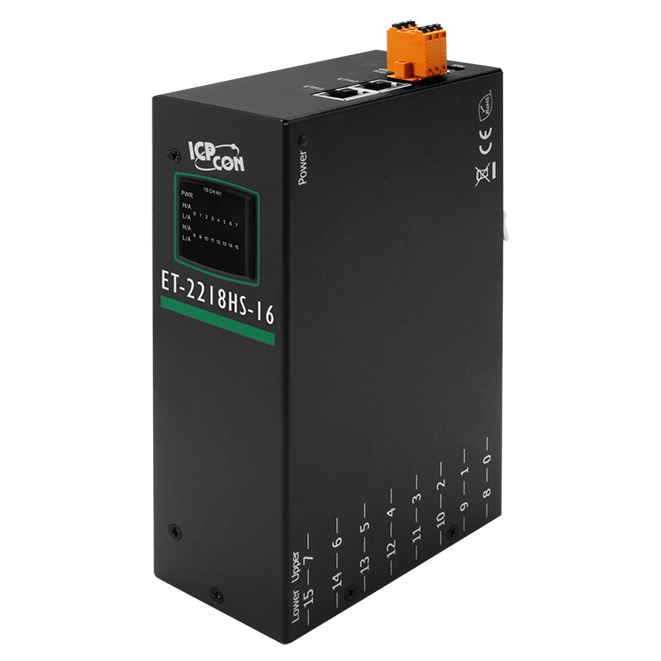

ET-2218HS-16
网络型 I/O 模块, 16-ch 高速热电偶 (Thermocouple) 输入, 支持热电偶标准插头
特色
- 支持透过网页设置参数
- 支持 Modbus TCP/UDP, MQTT 和 SNMP V2c 通讯协议
- 内建双通道以太网交换器 (LAN bypass)，可建构菊花链 (Daisy-chain) 拓朴
- 支持透过以太網进行韧体更新
- 每通道 100Hz 高速采样率
- 断线检知
- 内建 I/O

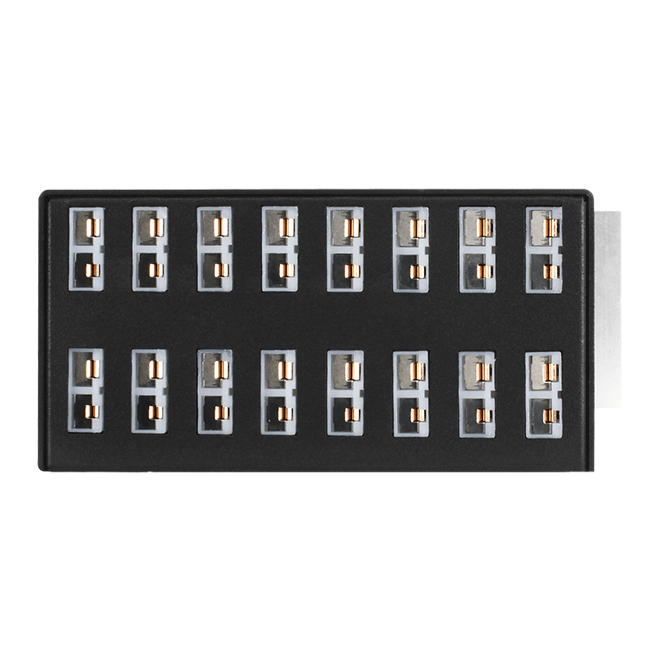

- 16-ch 热电偶输入，支持热电偶标准插头
- 通道可个别独立设置
介绍
ET-2218HS-16 是一个具有 16 通道的热电偶 (Thermocouple) 输入模块，且每个通道都提供 100 Hz 的高速测量 与 断线检知功能。模块支持多种热电偶输入类型，包括 Type J, K, T, E, R, S, B, N, C, L, M 和 LDIN43710，且每个通道都具有自动冷点补偿 (cold-junction compensation) 功能。模块内置 2-Port 以太網交换器，可实现菊花链 (Daisy-chain) 拓朴，此连接 方式可弹性地配置设备，简化安装，并降低建构成本。此模块还提供 EMS (EFT/ESD/Surge) 防护与 3000 VDC I/O 隔离，以加强 工业环境中的噪讯防护能力。
应用
• SMD 组装制造
• PC 板制造
• 鞋类制造
• 食品工业
• 制药业
• 任何需温度量测的行业
• PC 板制造
• 鞋类制造
• 食品工业
• 制药业
• 任何需温度量测的行业
相似产品
| 軟件 | |
|---|---|
| 內建 Web Server | 有 |
| CPU 模块 | |
|---|---|
| CPU | 32-bit ARM |
| 看门狗计时器 | 模块, 通讯 (可编程) |
| 隔离 | |
|---|---|
| 2 端隔离 | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS 防护 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (于电源) |
| ESD (IEC 61000-4-2) | ±4 kV (于每个接触端子) ±8 kV (于空中非接触) |
| Surge (IEC 61000-4-5) | ±2 kV (于电源) |
| LED 灯 | |
|---|---|
| 状态 | Run, Ethernet |
| 模拟量输入 | |
|---|---|
| 通道数 | 16 |
| 传感器类型 | 热电偶 (J, K, T, E, R, S, B, N, C, L, M, LDIN43710) |
| 分辨率 | 16-bit |
| 精度 | ±0.1% FSR |
| 采样率 | 一般模式: 1.5 Hz (每通道) 快速模式: 100 Hz (每通道) |
| 过电压保护 | 30 VDC |
| 个别通道组态 | 有 |
| 断线检知 | 有 |
| 以太网 | |
|---|---|

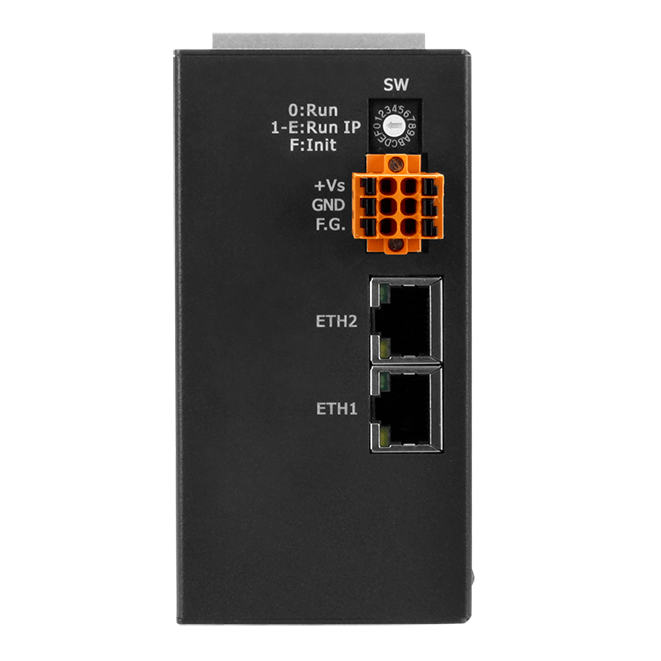

| Ports | 2 x RJ-45, 10/100 Base-Tx, Switch Ports |
| LAN bypass | 有 |
| 访问控制 | 密码与 IP 过滤器 |
| 通讯协议 | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
| 电源 | |
|---|---|
| 反极性保护 | 有 |
| 功耗 | 2 W (max.) |
| 端子供电 | +10 ~ +48 VDC |
| 机构 | |
|---|---|
| 外壳 | 金属壳 |
| 尺寸 (mm) | 54 x 188 x 114 (W x L x H) |

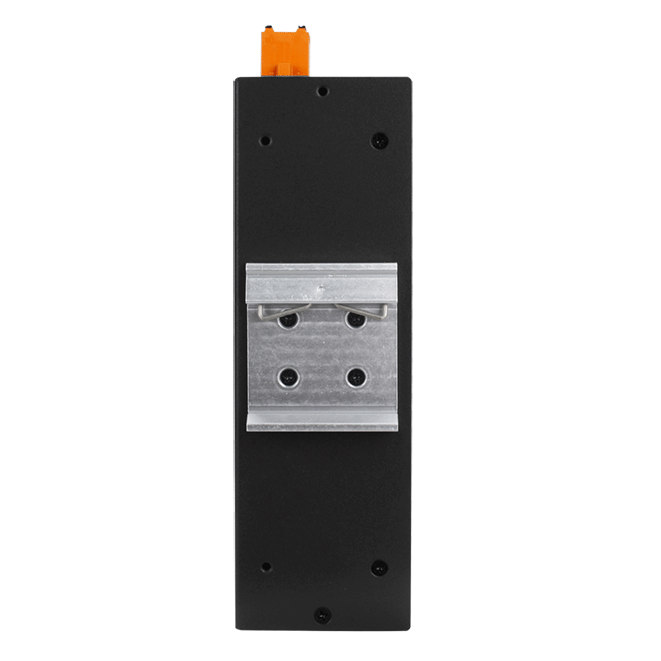

| 安裝 | DIN 导轨式安装 / 壁挂式安装 |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75°C |
| 储存温度 | -40 ~ +80°C |
| 湿度 | 10 ~ 90% 相对湿度, 无结露 |
