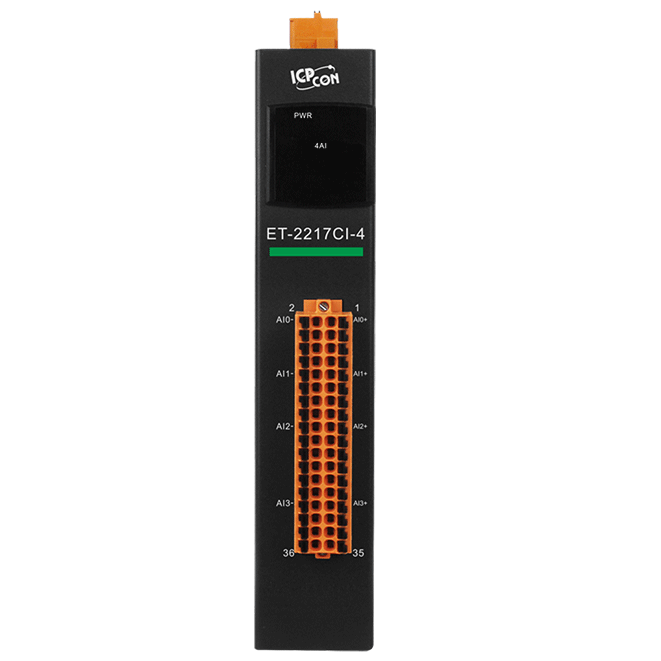

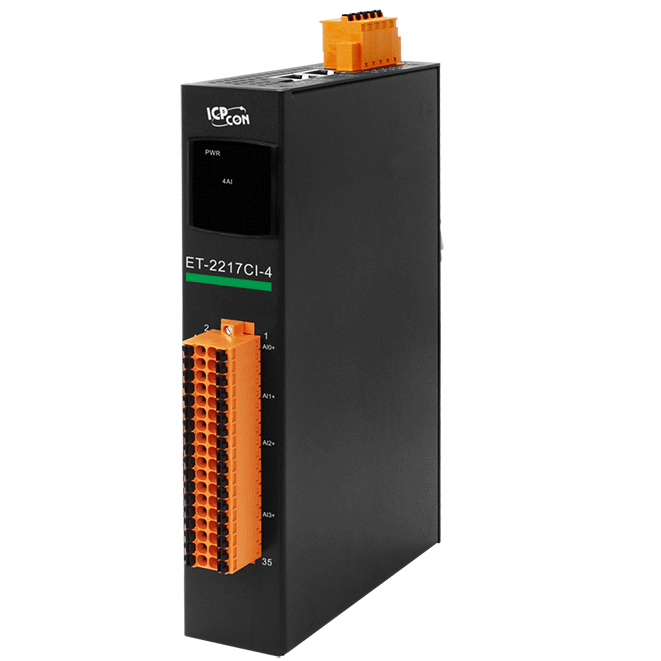

ET-2217CI-4
网络型 I/O 模块, 4-ch AI
特色
- 支持透过网页设定参数
- 支持 Modbus TCP/UDP 和 MQTT 通讯协议
- 内建双通道以太网交换器 (Lan Bypass)，可建构菊花链 (Daisy-Chain) 拓朴
- 支持 I/O Pair-Connection (Push/Pull) 功能
- 提供可软件设定的电压/电流输入
- 提供可调整的采样率 (每通道 200Hz/10Hz)
- 提供有时间标记的电压和电流量测记录
- 480,000 笔/通道
- 内建 I/O
- 4-ch AI (差分)
- 具有 3000 VDC 通道间隔离
介绍
ET-2217CI-4 是一个具有 4 通道的模拟量输入模块，并提供通道间隔离。所有模拟量输入通道可设为个别的输入范围，包括 ±1 V、±2.5 V、±5 V、±10 V、0 - 20 mA、4 - 20 mA 和 ±20 mA，可由软件设定为电压/电流输入，并提供高达 120 VDC 过电压保护，和在 110 VDC/VAC 下 50 mA 过电流保护，且每个 4 ~ 20 mA 输入通道具有断线检知功能。
ET-2217CI-4 可调整其采样率为快速模式 (200 Hz) 或一般模式 (10 Hz)，来记录包含时间戳的电压和电流值。此模块支持一般常见的工业通讯协议，像是 Modbus TCP 和新兴的机器对机器 (M2M) / 物联网 (IoT) 連接通讯协议 - MQTT，还提供 EMS (EFT/ESD/Surge) 防护、3000 VDC I/O 隔离 与 通道间隔离保护，以加强工业环境中的噪声防护能力。
LogReader 是一个简易的工具，可用来读取模块采集的数据并将其导出成 CSV 檔。用户可在 Download Center 下载此软件。
ET-2217CI-4 可调整其采样率为快速模式 (200 Hz) 或一般模式 (10 Hz)，来记录包含时间戳的电压和电流值。此模块支持一般常见的工业通讯协议，像是 Modbus TCP 和新兴的机器对机器 (M2M) / 物联网 (IoT) 連接通讯协议 - MQTT，还提供 EMS (EFT/ESD/Surge) 防护、3000 VDC I/O 隔离 与 通道间隔离保护，以加强工业环境中的噪声防护能力。
LogReader 是一个简易的工具，可用来读取模块采集的数据并将其导出成 CSV 檔。用户可在 Download Center 下载此软件。
应用
工厂自动化、机器自动化、楼宇自动化、远程诊断与 & 维护、测试设备
相似产品
| 軟件 | |
|---|---|
| 內建 Web Server | 有 |
| CPU 模块 | |
|---|---|
| CPU | 32-bit ARM |
| 看门狗计时器 | 模块, 通讯 (可编程) |
| 隔离 | |
|---|---|
| 2 端隔离 | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS 防护 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (于电源) |
| ESD (IEC 61000-4-2) | ±4 kV (于每个接触端子) ±8 kV (于空中非接触) |
| Surge (IEC 61000-4-5) | ±2 kV (于电源) |
| LED 灯 | |
|---|---|
| 状态 | Run, Ethernet |
| 系統 | |
|---|---|
| 实时时钟 | 有 |
| 数据储存 | 最多 480,000 笔纪录 |
| 模拟量输入 | |
|---|---|
| 通道数 | 4 (差分) |
| 类型 | 电压, 电流 (可软件设定) |
| 范围 | 电压: ±1 V, ±2.5 V, ±5 V, ±10 V 电流: 0 ~ 20 mA, 4 ~ 20 mA |
| 分辨率 | 16-bit |
| 精度 | ±0.1% FSR |
| 采样率 | 一般模式: 10 Hz (每通道) 快速模式: 200 Hz (每通道) |
| 输入阻抗 | 电压: 20 MΩ 电流: 135 Ω |
| 过电压保护 | +120 VDC |
| 過电流保护 | 50 mA @ 110 VDC (max.) |
| 个别通道组态 | 有 |
| 通道间隔离 | 3000 VDC |
| 断线检知 | 仅供 4 ~ 20 mA |
| 以太网 | |
|---|---|
| Ports | 2 x RJ-45, 10/100 Base-Tx, Switch Ports |
| LAN bypass | 有 |
| 访问控制 | 密码与 IP 过滤器 |
| 通讯协议 | Modbus TCP, Modbus UDP, MQTT |
| 电源 | |
|---|---|
| 反极性保护 | 有 |
| 功耗 | 3.6 W (max.) |
| 端子供电 | +10 ~ +48 VDC |
| 机构 | |
|---|---|
| 外壳 | 金属壳 |
| 尺寸 (mm) | 33 x 184 x 129 (W x L x H) |

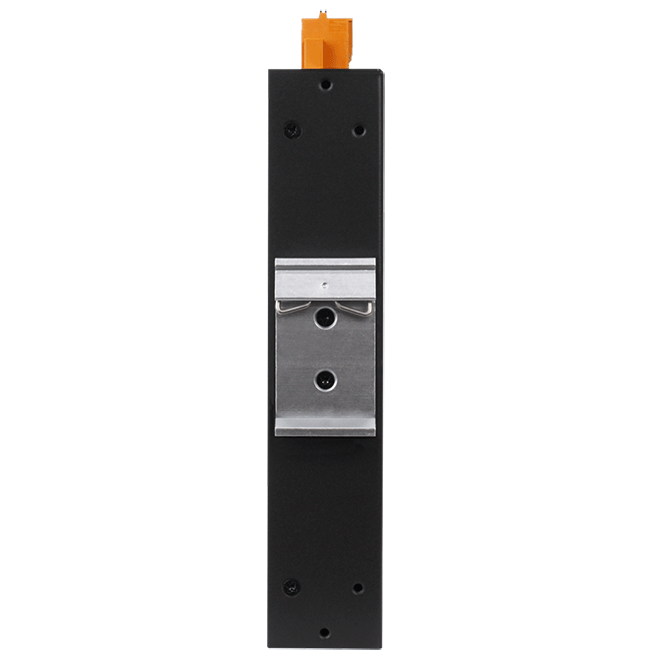

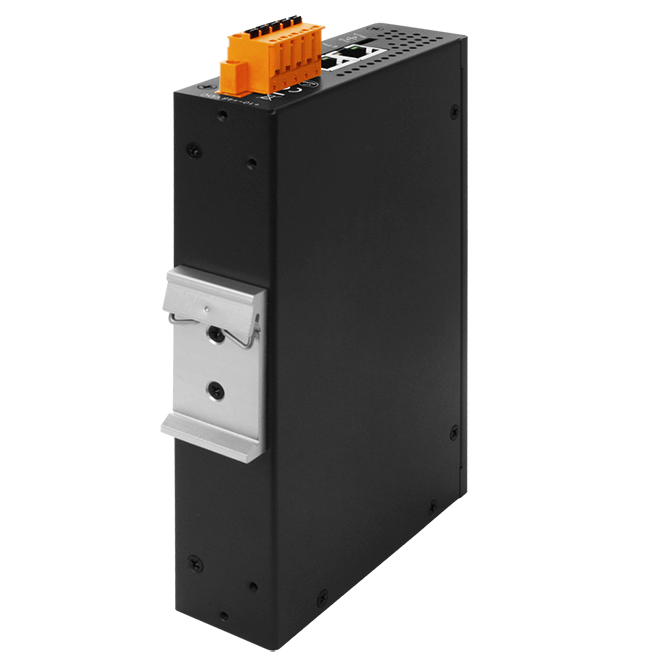

| 安裝 | DIN 导轨式 / 壁挂式安装 (选购 ASO-0015) |
| 防水防尘等级 | IP30 |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -40 ~ +80°C |
| 湿度 | 10 ~ 90% 相对湿度, 无结露 |
