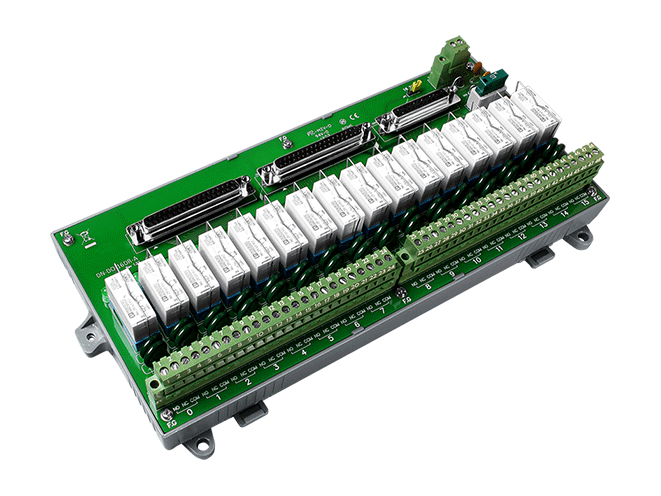

DN-DO-16DR-A

16 通道数字输出端子板,支持 EMS 保护、拆卸式继电器
DN-DO-16DR-A
DN-DO-16DR-A
DN-DO-16DR-A
DN-DO-16DR-A

特色

CE UKCA FCC RoHS WEEE

介绍

DN-DO-16DR-A 和 DN-DO-16DR-B 是支持继电器 (Form C, SPDT) 输出的端子板,DN-DO-16DR-A 用于数字输出信道 0 ~ 15。这款端子版具备两个输出信道扩充控制逻辑,且因为 Form C 继电器的关系,可以是正 (N.O.)、负 (N.C.) 逻辑输出,或两者同时运行。此外,每个通道皆有内建两个压敏电阻在 N.O. 和 N.C.,可以防止回路中的高压瞬变和浪涌造成影响。


脚位分布




接线方式




应用

订购资讯

产品系列 说明 数量 询价
产品系列 DN-DO-16DR-A     CR 说明16 通道 (ch0~ch15) 数字输出端子板,支持拆卸式继电器 (RoHS)
需搭配其他相关产品

相似产品

数字量输出
类型 Form C Relay
继电器输出
触点规格 Contact configuration: SPDT; Rated current/Max. peak current: 6 A/10 A; Rated voltage/Max. switching voltage: 250 VAC/400 VAC; Minimum switching Load: 300 mW
作动时间 8 ms
釋放时间 5 ms
杌械耐久性 20 x 10^6
机构
尺寸 (mm) 126.6 x 274.6 x 25.5
安裝 DIN-Rail & wall mounting
环境
工作温度 -25 ~ 75 °C
湿度 5 ~ 95% RH, Non-condensing
