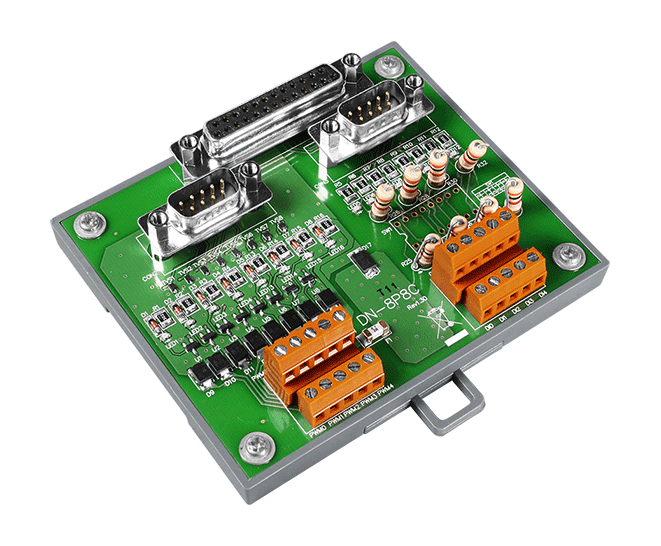

DN-8P8C-CA
8-channel DO, 8-channel 计数器输入 端子板 (DIN-rail 安装)
特色
- 8通道数字输出和8通道数字输入
- 漏型数字输入通道
- 支持 +3.5 至 +50 V PWM 输出的负载电压
- 4 kV ESD 保护
- 支持从 +3.5 到 +50 V 计数器输入的负载电压
- 支持 -25 至 +75°C 的工作温度
- 工业用 DIN 导轨安装
介绍
DN-8P8C 外接板可用于开发功能强大且具有成本效益的模拟控制系统，并为 I-8088W、I-87088W、CAN-2088 或 I-7088 模块提供 8 个数字输出通道和 8 个计数器输入通道， 允许负载电压从 +3.5 V 增加到 +50 V，用于 8 通道 PWM（脉冲宽度调制）输出和 8 通道高速计数器。
应用
相似产品
| EMS 防护 | |
|---|---|
| ESD (IEC 61000-4-2) | ±4 kV Contact for each Terminal |
| 数字量输入 | |
|---|---|
| 通道数 | 8 |
| 类型 | Wet Contact |
| ON 电压准位 | SW1 OFF : +12 to +50 VDC SW1 ON : +3.5 to +5 VDC |
| OFF 电压准位 | SW1 OFF : +4 VDC Max. SW1 ON : +1 VDC Max. |
| 反应速度 | 500 kHz |
| 输入阻抗 | SW1 OFF : 3 KΩ, 1 W SW1 ON : - |
| 過电压保护 | SW1 OFF : 54 VDC SW1 ON : 5 VDC |
| 数字量输出 | |
|---|---|
| 通道数 | 8 |
| Sink/Source (NPN/PNP) | Sink |
| 负载电压 | +3.5 VDC ~ +50 VDC |
| 负载电流 | 200 mA/Channel |
| 机构 | |
|---|---|
| 尺寸 (mm) | 103 mm x 96 mm x 30 mm (L x W x H) |
| 安裝 | DIN-Rail or Wall Mounting |
| 环境 | |
|---|---|
| 工作温度 | -25 to +75°C |
| 湿度 | 10 ~ 95% RH, Non-condens |
