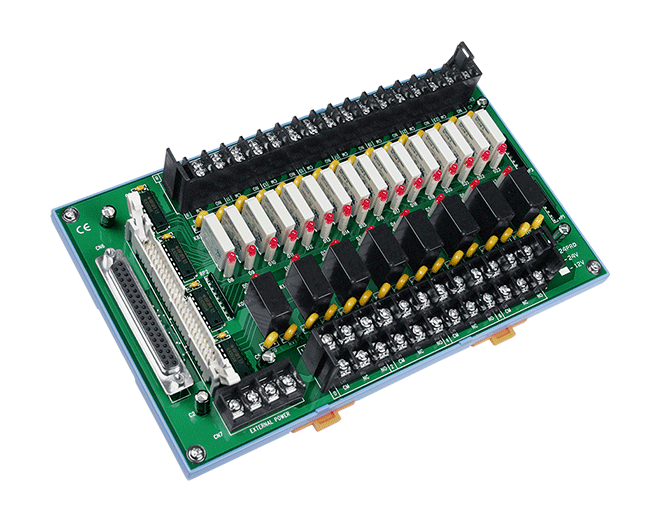

DB-24PRD/24/DIN
24-ch 继电器板 (DIN-rail 安装) (24V)
特色
- 8 个 C 型继电器 (SPDT) 和 16 个 A 型继电器
- DB-24PR：接受一个 50-pin 连接器来控制 8 个 C 型和 16 个 A 型继电器或接受一个 20-pin 连接器来控制 8 个 C 型和 8 个 A 型继电器
- DB-24PRD：接受一个 37-pin 连接器和一个 50-pin 连接器来控制 8 个 C 型和 16 个 A 型继电器
- LED 指示继电器状态
- 包括一个压敏电阻，用于保护每个通道免受高压尖峰的影响
- 螺丝端子，便于现场接线
介绍
DB-24PR/DB-24PRD 是一款 24 通道电力继电器输出板，由 8 个 C 型和 16 个 A 型机电继电器组成，用于高效负载切换。 每个继电器的触点额定值为 250 VAC 时 5 A 或 30 VDC 时 5 A。 透过将来自 PC 中的 I/O 卡的 5 V 信号施加到适当的继电器通道，可以将这些继电器切换到 ON。 DB-24PR/DB-24PRD 子板包含一个 50-pin OPTO-22 兼容连接器和一个 37-pin D-sub 连接器或一个 20-pin 扁平电缆连接器。 24 个板载 LED 指示继电器的输出状态，并在相关继电器激活时亮起。 为避免 PC 电源过载，此板需要 +12 VDC 或 +24 VDC 外部电源。
应用
- 开/关控制
- 能源管理
- 测试自动化
- 流程控制
相似产品
| 继电器输出 | |
|---|---|
| 通道数 | 8 X FORM C; 16 x FORM A |
| 类型 | 24V Power Relay |
| 触点规格 | 250VAC/5A, 30VDC/5A |
| 作动时间 | 10 ms |
| 釋放时间 | 5 ms |
| 杌械耐久性 | FORM A : 20 millions operations FORM C: 10 millions operations |
| 电源 | |
|---|---|
| 输入范围 | 24 VDC |
| 功耗 | 500 mA @ 24 V |
| 机构 | |
|---|---|
| 尺寸 (mm) | 220 mm x 132 mm |
| 安裝 | DIN-rail mounting |
| 环境 | |
|---|---|
| 工作温度 | 0 ~ 60°C |
| 储存温度 | -20 ~ 70°C |
| 湿度 | 5% to 90 % noncondensing |
