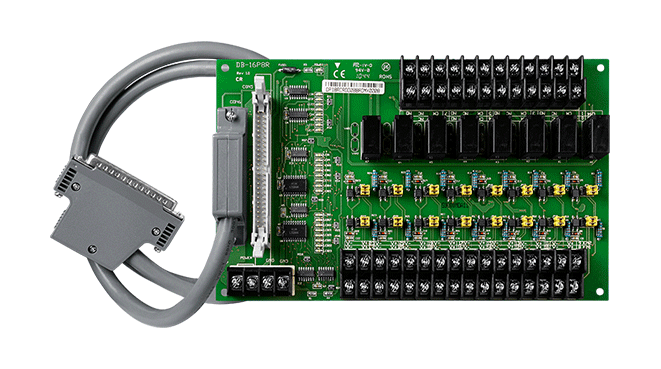

DB-16P8R/D
16-ch 隔离型输入 & 8-ch 继电器板
特色
- 16个光隔离数位输入通道
- 8个继电器输出通道
- 直接连接到 DIO24、DIO48、DIO144、PIO-D144U、PIO-D96U、PIO-D48U OPTO-22 兼容数位输入卡或 OPTO-22 兼容数位输入板。
- 通过跳线选择干接点或湿接点输入范围：高 5~24Vdc / 低 0~1.8Vdc
介绍
DB-16P8R 是一款 16 通道隔离数位输入和 8 通道继电器输出子板，适用于 DIO24、DIO48、DIO144、PIO-D144U、PIO-D96U 和 PIO-D48U OPTO-22 兼容数位 I/O 板
应用
- 隔离型数位输入感测
- 测试自动化
相似产品
| 数字量输入 | |
|---|---|
| 通道数 | 16 |
| 类型 | Dry+Wet Contact |
| ON 电压准位 | Dry: Close to GND(TTL) Wet: 2.8 V ~ 24 V(Max) |
| OFF 电压准位 | Dry:Open (TTL) Wet: 1 V (Max) |
| 反应速度 | 20us |
| 输入阻抗 | 1.2K Ohm |
| 继电器输出 | |
|---|---|
| 通道数 | 8 X FORM C |
| 类型 | 24 V Power Relay |
| 触点规格 | 250 VAC/5A , 30 VDC/5A |
| 作动时间 | 10 ms |
| 釋放时间 | 5 ms |
| 电气耐久性 | 1 x 10^5 |
| 杌械耐久性 | 1 x 10^7 |
| 机构 | |
|---|---|
| 尺寸 (mm) | 213 mm x 132 mm |
| 环境 | |
|---|---|
| 工作温度 | 0 ~ 60°C |
| 储存温度 | -20 ~ 70°C |
| 湿度 | 5% to 90 % noncondensing |
