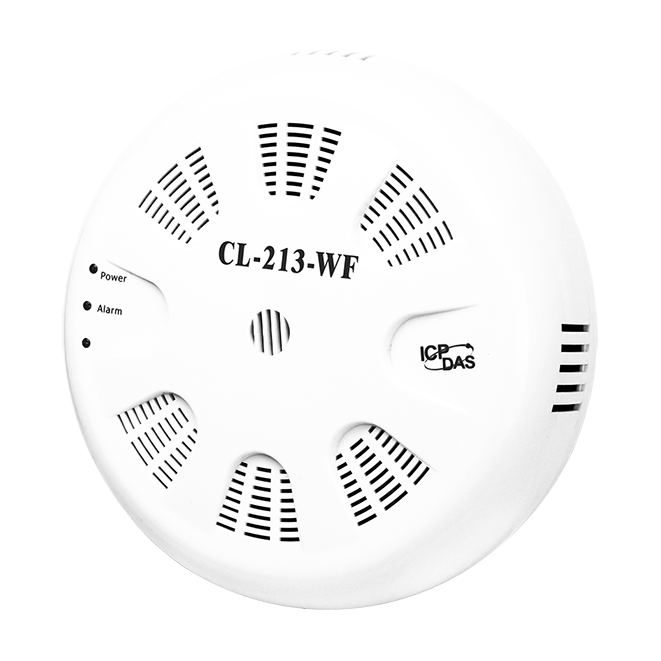

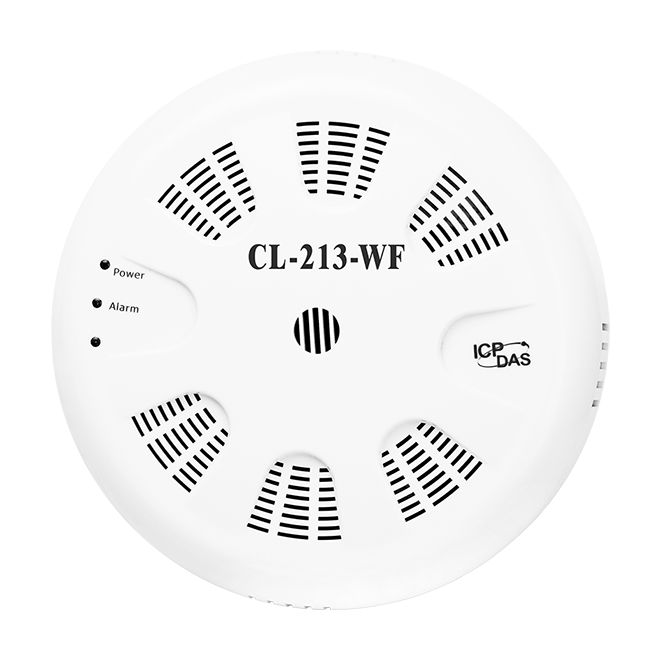

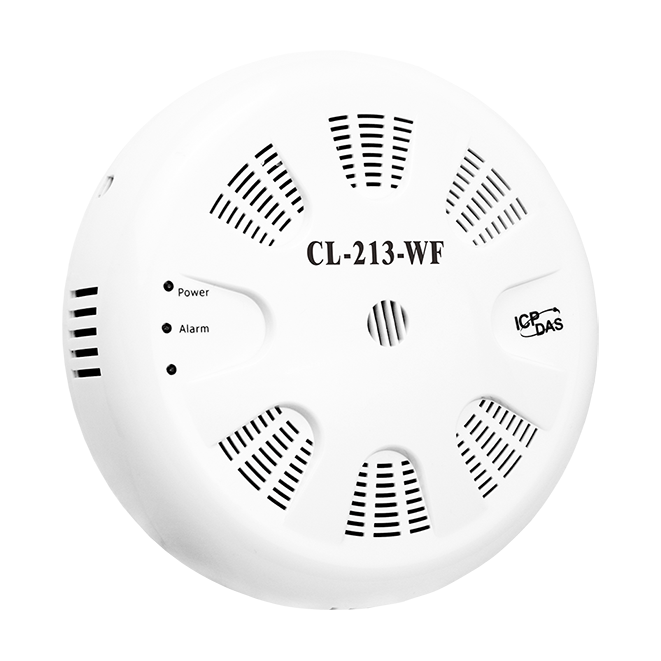

CL-213-WF
PM2.5/CO/CO2 温度/湿度/露点 资料记录模块
特色
- 能够记录 PM2.5、CO、CO2、温度、湿度和露点测量值
- 非色散红外 (NDIR) CO2 传感器
- 多达 450,000 条带日期和时间戳的记录
- 简单而强大的软件实用程序，包括 iOS APP 和 Android 应用程序
- 支持 DCON 和 Modbus RTU/TCP 协议
- 支持以太网接口的 MQTT 协议
- 包括 RS-485/以太网/Wi-Fi 通信接口
- 用于警报或 IAQ 设备控制的继电器输出
- 兼容 IEEE802.11b/g/n 标准
- 包括冗余电源输入：PoE（IEEE 802.3af，1 类）和直流输入
- 支持无线网络的基础设施和限制 AP 模式
- 天花板安装或墙壁安装
介绍
CL-200-WF 是一款 IAQ（室内空气质量）监测模块，包括 Wi-Fi、以太网和 RS-485 接口，它提供符合 IEEE802.11b/g/n 标准的 WLAN 连接。随着 802.11 网络基础设施的普及，这些模块提供了一种将无线连接整合到监控系统中的简单方法。 CL-200-WF 系列数据记录仪设备可用于记录 PM2.5、CO、CO2、温度，可以使用 CL-200-WF 数据记录仪随时随地访问实时数据免费的 Windows 软件、iOS 应用程序或 Android 应用程序，只要它们连接到与数据记录器相同的本地网络即可。
支持流行的工业协议，如 DCON、Modbus RTU 和 Modbus TCP。对于以太网接口，它还支持新兴的机器对机器（M2M）/）IoT（物联网）连接协议——MQTT。 CL-200-WF 数据记录器可通过广泛使用的通信接口连接，包括 RS-485、以太网、PoE 和 Wi-Fi，这意味着该设备可以轻松集成到现有的 HMI 或 SCADA 系统中，并且易于维护分布式控制系统。
支持流行的工业协议，如 DCON、Modbus RTU 和 Modbus TCP。对于以太网接口，它还支持新兴的机器对机器（M2M）/）IoT（物联网）连接协议——MQTT。 CL-200-WF 数据记录器可通过广泛使用的通信接口连接，包括 RS-485、以太网、PoE 和 Wi-Fi，这意味着该设备可以轻松集成到现有的 HMI 或 SCADA 系统中，并且易于维护分布式控制系统。
支持物联网应用功能的 MQTT 协议（仅限以太网接口）
MQTT 协议旨在实现传感器和移动设备之间实时数据的高效交换。它通过 TCP/IP 运行，目前在“机器对机器”(M2M) 和“物联网”应用中得到最广泛的使用。
随时随地获取实时数据
CL-200-WF 数据记录器的实时数据可以随时随地使用 iAir Utility、iOS 或 Android 应用程序或通过常规网络浏览器访问，只要它们连接到同一个本地 网络作为数据记录器。
简单而强大的 iAir 实用程序
iAir Utility 可用于配置模块、监控实时数据、对 CL-200-WF 模块进行分组，以便查看和管理分配组的状态。 该实用程序还允许下载日志数据并将其导出为 .CSV 文件，然后可以将其导入任何行业标准软件或电子表格进行分析。
使用 WF-IIOT-Utility 和 iOS 应用程序可以随时随地访问 CL-200-WF 系列的实时数据。
应用
- 食品或药品的运输
- 食品和饮料行业 (HACCP)
- 血站和药房
- 建筑和能源管理
- 仓库管理
- 博物馆、档案馆和画廊
室内或地下停车场自动监控解决方案
室内或地下停车场空气质量自动化系统可使用 CL-200-WF 系列模块监测健康和安全信息，如 CO、CO2、温度、湿度和露点等...
相似产品
| CPU 模块 | |
|---|---|
| 看门狗计时器 | Yes, Module (2.3 seconds), Communication (Programmable) |
| 系統 | |
|---|---|
| 加密 | IP filter (whitelist) and Password (web) |
| 告警 | CO/CO2 |
| 实时时钟 | Yes |
| 数据储存 | Yes, up to 450,000 records |
| 温度量测 | |
|---|---|
| 范围 | -10 ~ +50°C |
| 分辨率 | 0.1°C |
| 准确度 | ±0.6°C |
| 湿度量测 | |
|---|---|
| 范围 | 0 ~ 100% RH, Non-condensing |
| 分辨率 | 0.1% RH, Non-condensing |
| 准确度 | ±5% RH, Non-condensing |
| 露点 | |
|---|---|
| 范围 | Calculated using temperature and relative humidity |
| 分辨率 | 0.1°C |
| 一氧化碳量测 | |
|---|---|
| 范围 | 0 to 1000 ppm (Electrochemical) |
| 分辨率 | 1 ppm |
| 精度 | ±5% of measured value |
| 反应时间 | 30 seconds |
| 暖机时间 | 5 minutes |
| 二氧化碳量测 | |
|---|---|
| 范围 | 0 to 9999 ppm (NDIR) |
| 分辨率 | 1 ppm |
| 精度 | ±40 ppm ±3% of measured value |
| 反应时间 | 120 seconds |
| 暖机时间 | 5 minutes |
| PM2.5 量测 | |
|---|---|
| 范围 | 0 ~ 400 μg/m3 |
| 分辨率 | 1μg/m3 |
| 反应时间 | <= 1 min. |
| Wi-Fi | |
|---|---|
| 传输距离 (LoS) | 50 meters (LOS) |
| 支持标准 | IEEE 802.11 b/g/n |
| RX 灵敏度 | -95.7 dBm @ 1 DSSS, -74.0 dBm @ 54 OFDM |
| 输出功率 | 18 dBm @ 1 DSSS, 14.5 dBm @ 54 OFDM |
| 模式 | Infrastructure & Limited AP |
| 加密 | WEP, WPA and WPA2 |
| 天线 | 1 dBi (PCB Antenna) |
| 继电器输出 | |
|---|---|
| 通道数 | 1 x Form A, SPST 30 VDC @ 16 A or 250 VAC @ 16 A |
| 以太网 | |
|---|---|
| Ports | 10/100 Base-TX, 8-Pin RJ-45 x1 (Auto-negotiating, Auto-MDI/MDIX, LED indicators) |
| 串口 | |
|---|---|
| 端口 | 1 x RS-485 1 x Ethernet |
| 波特率 | 1200 ~ 115200 bps |
| 通讯协议 | DCON and Modbus/RTU (RS-485) Modbus TCP (Ethernet, Wi-Fi) MQTT (Ethernet) |
| 电源 | |
|---|---|
| 功耗 | Non-PoE: 2.9 W (Max.) PoE: 3.0 W (Max.) |
| 端子供电 | +12 ~ +48 VDC |
| 机构 | |
|---|---|
| 尺寸 (mm) | Ø 150 x 53 (Ø x H) |
| 安裝 | Ceiling Mounting/Wall Mounting |
| 防水防尘等级 | IP20 |
| 环境 | |
|---|---|
| 工作温度 | 0 ~ 50°C |
| 储存温度 | -30 ~ +75°C |
| 湿度 | 10 ~ 90% RH, Non-condensing |
