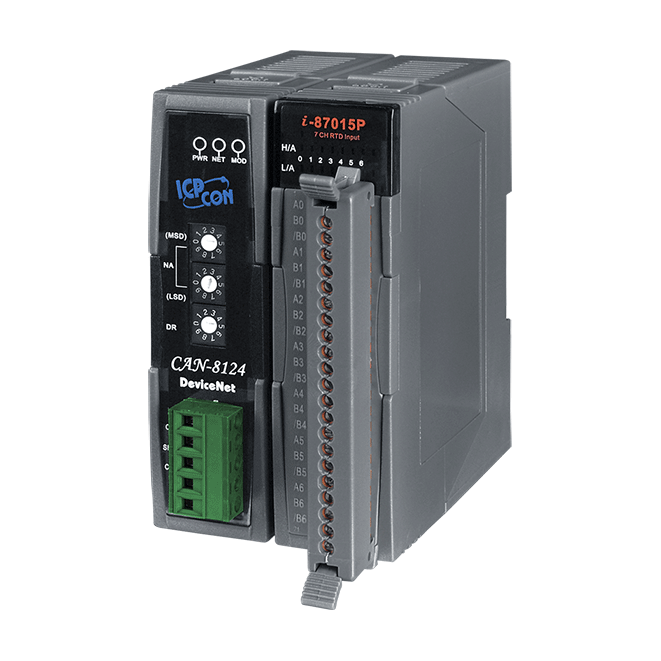

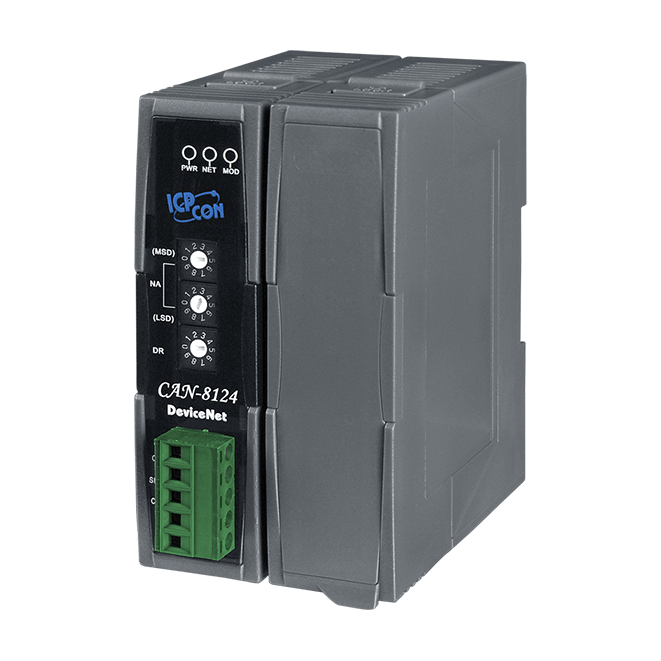

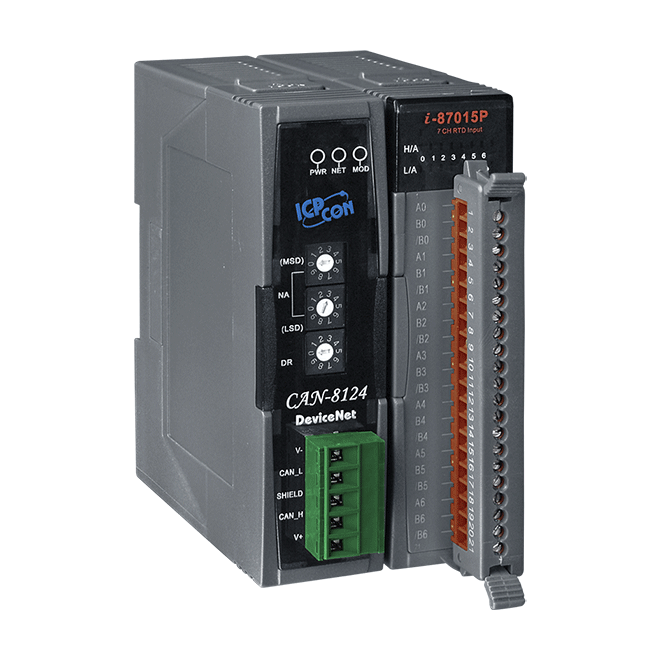

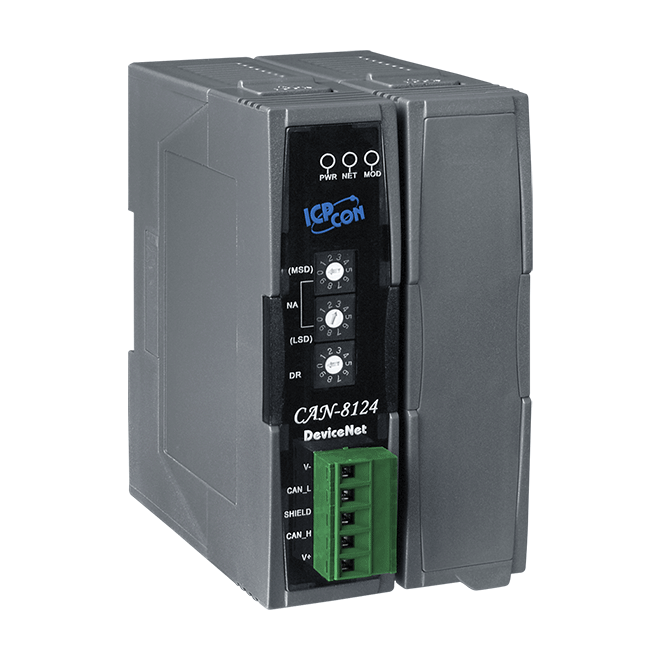

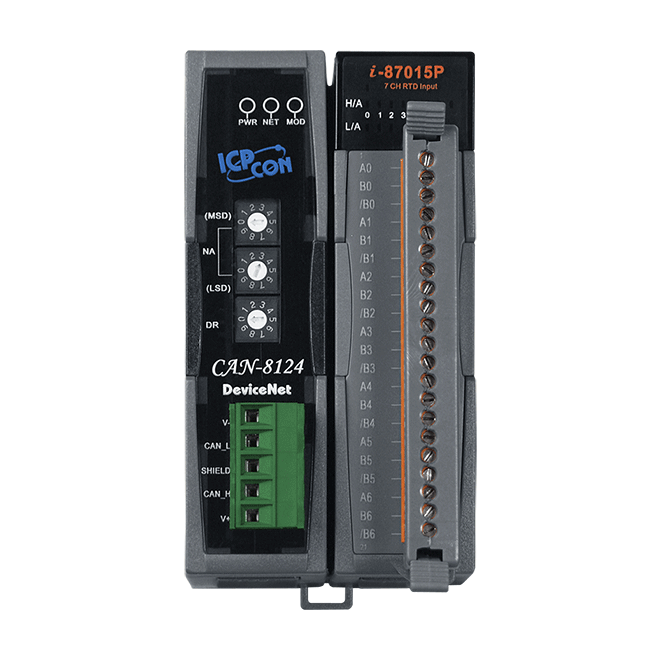

CAN-8124-G
DeviceNet 從站, 1x 槽扩充单元
特色
- 符合DeviceNet Volume I/II Release 2.0规范
- 同一DeviceNet 网路上支援最多64个节点
- 支援Group 2 only server 連线方式
- 支援的DeviceNet I/O操作模式：輪询(Polling)、位元触发(Bit-Strobe)、周期/狀态改变(Change of State/Cyclic)
- 支援心跳(Heartbeat)及关机命令
- 可依I/O模块动态产生EDS设定档
- 单一个设备的I/O最大长度：128 Bytes(输入或输出)
- 旋钮开关设定MAC ID
- 旋钮开关设定鲍率
- 支援I-87K高卡I/O模块的热插拔及自动设定
介绍
DeviceNet 是一种低成本的标准工业用网路通讯系统，以CAN 总线的网路协定为基础，主要用于机器控制的嵌入式网路，如纺织机、印刷机、注射制模机或包装机等。在多样化的应用系统中，它能提供设备与设备之间的通讯服务，初阶如感测器、致动器，或是更高阶的控制器等等。DeviceNet 允许以具组织性与必要性的方式，在节点之间进行直接的对等数据交换，定义了一个便于所有应用程式通讯连结的方案。是以DeviceNet 的连接提供多个端点之间的通讯路径，连接端点是需要共享数据的应用程式。
CAN-8124 是远端DeviceNet I/O 并采用插槽式的设计，能随着不同的资料采集或控制系统，弹性地插上适合的I/O模块。它们属于DeviceNet Group 2 only Server 的设备，在DeviceNet 网路中扮演从站的角色，能与主站通讯并接受主站的控制命令。为了更加灵活地扩展I/O通道，CAN-8124支援1插槽进行I/O扩展，适用于多数的ICP DAS DI / AI / DO / AO模块。
用户可以选择I-87K系列或I-8000系列的DI / DO / AI / AO模块，以适应定制的实践应用。此外，泓格更提供一套免费工具软体，可以设定插槽内的I/O模块及产生相对应的EDS设定档。CAN-8124 能弹性地更换I/O模块，这样的优势特别适用在分散式系统中，不仅如此，未来在系统的维护工作也会更有效率更方便。应用程式架构图如下：
应用
- 汽车
- 食品及饮料
- 包装
- 高速装配
- 制纸
- 半导体制造
- 控制系统
相似产品
| CPU 模块 | |
|---|---|
| CPU | 80186, 80 MHz or compatible |
| EEPROM | 16 KB |
| 閃存 | 512 KB |
| NVRAM | 31 bytes (battery backup, data valid for up to 10 years) |
| 內存 | 512 KB |
| 实时时钟 | Yes |
| 看门狗计时器 | Watchdog IC |
| LED 灯 | |
|---|---|
| 状态 | 1 x Power 2 x DeviceNet status |
| I/O 扩充 | |
|---|---|
| 槽数 | 1 slots |
| DeviceNet | |
|---|---|
| 控制芯片 | NXP SJA1000T with 16 MHz clock |
| Ports | 1 |
| 支持的连线 | 1 connection for Explicit Messaging 1 connection for Polled I/O 1 connection for Bit-Strobe I/O 1 connection for COS/Cyclic I/O |
| Baud Rate | 125 k, 250 k, 500 k |
| 隔离 | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| 终端电阻 | Jumper for 120 Ω terminal resistor |
| 规格 | Volume I, Release 2.0 & Volume II, Release 2.0 |
| Node ID | 0 ~ 63 |
| 关机消息 | Yes |
| 订阅 | Group 2 Only Server |
| 电源 | |
|---|---|
| 输入范围 | +10 VDC ~ +30 VDC |
| 功耗 | 1.7 W |
| 机构 | |
|---|---|
| 尺寸 (mm) | 64 x 119 x 91 (W x L x H) |
| 安裝 | DIN-Rail |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 ℃ |
| 储存温度 | -30 ~ +80 ℃ |
| 湿度 | 10 ~ 90% RH, Non-condensing |
在CAN-8124 设备中，ICPDAS提供CAN从站实用程式，只要完成实用程序配置，使用者在离线模式下插入模组就能够生成特定的EDS设定档。EDS设定档中包含许多关于CAN-8124 的DeviceNet 讯息，不仅是对DeviceNet 主站介面，对于使用者了解从站设备的更多讯息也很有帮助。使用者亦可藉由通用DI / DO / AI / AO的预设配置，以旋钮开关设定MAC ID及鲍率，并在线路连接与CAN-8124 上电后，透过DeviceNet协定在CAN总线网路上正常工作。
设计流程
下图显示如何在DeviceNet协定中使用CAN-8124：
