CAN-2054D

DeviceNet 從站, 8-channel 隔离型 (湿接点) DI, 8-channel 隔离型 (漏极, NPN) DO

特色

16通道光耦合输出与输入DeviceNet从站通用型I/O设备
符合DeviceNet Volume I/II Release 2.0规范
属于DeviceNet "Group 2 Only Server"设备
支援的DeviceNet IO 連线模式：輪询(Polling)、位元触发(Bit-Strobe)
支援设备心跳通讯讯息(Device Heartbeat message)及设备关闭通讯讯息(Device Shutdown message)
透过旋钮开关设定DeviceNet 设备站号及鲍率
提供DeviceNet EDS档案供主控端设备使用
对于电源、DeviceNet 狀态、终端电阻狀态与数字量输出入通道狀态提供LED灯号显示

介绍

DeviceNet 是一种低成本的标准工业用网路通讯系统，以CAN 总线的网路协定为基础，主要用于机器控制的嵌入式网路，如工厂业机器控制、飞机发动机监控、工厂自动化、医疗设备控制、远端数据采集、环境监控或包装机控制等。在多样化的应用系统中，它能提供设备与设备之间的通讯服务，初阶如感测器、致动器，或是更高阶的控制器等。DeviceNet 允许以具组织性及必要性的方式，在节点之间进行直接的对等数据交换，定义便于所有应用程式通讯连结的方案。

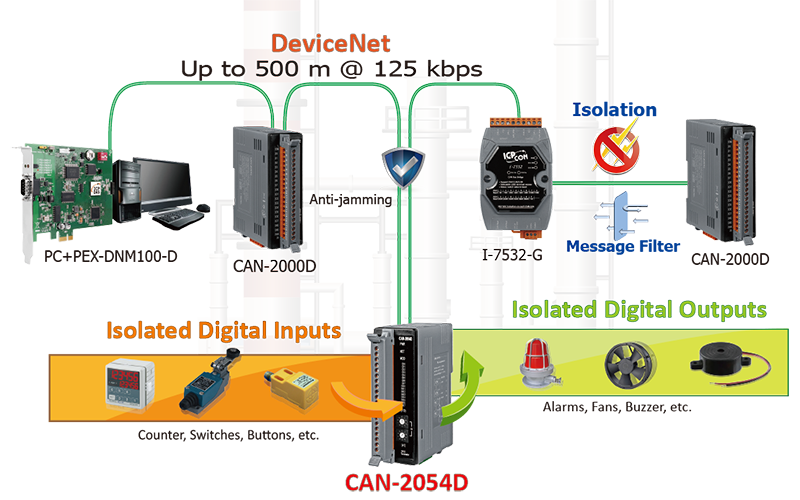

CAN-2054D是DeviceNet 从站模块，遵循Volume I/II Release 2.0 DeviceNet规范，能透过标准的DeviceNet 协定设定CAN-2054D的组态或存取数字量输出或输入通道的状态。模块本身也提供标准的EDS档案。因此，用户可以藉由这个档案轻易的与DeviceNet主站介面连结。CAN-2054D模块拥有8 通道隔离型数字量输出与8 通道隔离型数字量输入，能被运用在各种不同架构上，例如PNP、NPN、TTL、继电器等。

应用

我们已能够和以下DeviceNet 主站设备及网关进行通讯。

• Allen-Bradley(AB) 193-DNENCAT, 193-DNENCATR
• OMRON CJ1W-DRM21
• OMRON CS1W-DRM21-V1
• OMRON C200HW-DRM21-V1
• OMRON 3G8F7-DRM21-E

订购资讯

即将推出

即将停产

停产

产品系列	说明	数量	询价
产品系列 CAN-2054D CR	说明DeviceNet 從站, 8-channel 隔离型 (湿接点) DI, 8-channel 隔离型 (漏极, NPN) DO (RoHS)

需搭配其他相关产品

相似产品

即将推出

即将停产

停产

LED 灯
状态	1 x Power 2 x DeviceNet status

数字量输入
通道数	8
类型	Wet Contact
Sink/Source (NPN/PNP)	Sink/Source
ON 电压准位	+3.5 ~ +30 VDC
OFF 电压准位	+1 VDC Max.
输入阻抗	3 kΩ, 0.3 W

数字量输出
通道数	8
类型	Open Collector
Sink/Source (NPN/PNP)	Sink
负载电压	+5 ~ +30 VDC
负载电流	700 mA per channel
模块內隔离	3750 Vrms

DeviceNet
Ports	1
支持的连线	1 connection for Explicit Messaging 1 connection for Polled I/O 1 connection for Bit-Strobe I/O
Baud Rate	125 kbps, 250 kbps, 500 kbps
终端电阻	Switch for 120 Ω terminal resistor
规格	Volume I, Release 2.0 & Volume II, Release 2.0, Errata5
Node ID	0 ~ 63
关机消息	Yes
心跳讯息	Yes
订阅	Group 2 Only Server
