CAN-2053D

DeviceNet 從站, 16-channel 隔离型 (湿接点) DI

openplc

特色

16通道隔離型汇端/源端数字量输入DeviceNet从站通用型I/O设备
符合DeviceNet Volume I/II, Release 2.0 规范
属于DeviceNet "Group 2 Only Server"设备
支援的DeviceNet IO 連线模式：輪询(Polling)、位元触发(Bit-Strobe)
支援设备心跳通讯讯息(Device Heartbeat message)及设备关闭通讯讯息(Device Shutdown message)
透过旋钮开关设定DeviceNet 设备站号及鲍率
提供DeviceNet EDS 档案供主控端设备使用
对于电源、DeviceNet狀态、终端电阻狀态与DI狀态提供LED灯号显示

介绍

DeviceNet 是一种低成本的标准工业用网路通讯系统，以CAN 总线的网路协定为基础，主要用于机器控制的嵌入式网路，如工厂业机器控制、飞机发动机监控、工厂自动化、医疗设备控制、远端数据采集、环境监控或包装机控制等。在多样化的应用系统中，它能提供设备与设备之间的通讯服务，初阶如感测器、致动器，或是更高阶的控制器等。DeviceNet 允许以具组织性及必要性的方式，在节点之间进行直接的对等数据交换，定义便于所有应用程式通讯连结的方案。

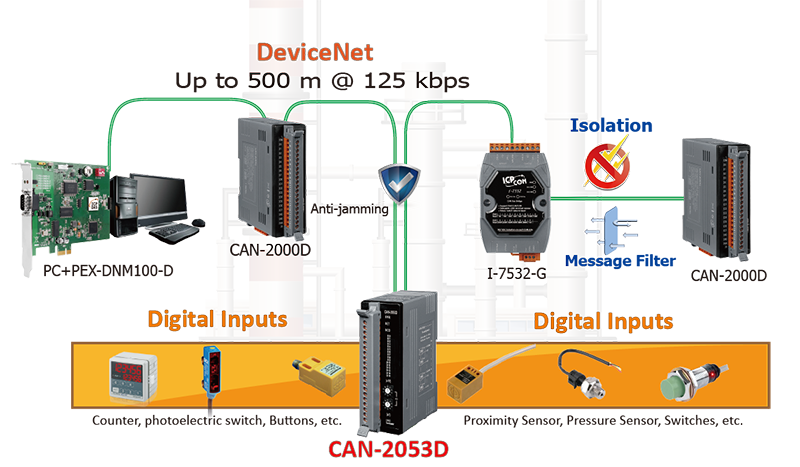

CAN-2053D是DeviceNet 从站模块，具备16 个隔离型数字量输入通道，是一个经济实惠的DeviceNet 从站解决方案。CAN-2053D模块符合ODVA 的DeviceNet 标准规范，并遵循DeviceNet规范Volume I/II Release 2.0 版，提供符合标准的EDS 档案，藉由这个档案，用户可以非常容易的应用CAN-2053D于任何标准的DeviceNet 主站介面。再者，多功能的数字量输入通道设计，允许使用者将其运用在PNP、NPN、TTL、继电器等架构上，因此能满足大部分的应用领域。

应用

警报检测器
开关检测

我们已能够和以下DeviceNet 主站设备及网关进行通讯。

Allen-Bradley(AB) 193-DNENCAT, 193-DNENCATR
OMRON CJ1W-DRM21
OMRON CS1W-DRM21-V1
OMRON C200HW-DRM21-V1
OMRON 3G8F7-DRM21-E

订购资讯

即将推出

即将停产

停产

产品系列	说明	数量	询价
产品系列 CAN-2053D CR	说明DeviceNet 從站, 16-channel 隔离型 (湿接点) DI (RoHS)

需搭配其他相关产品

相似产品

即将推出

即将停产

停产

LED 灯
状态	1 x Power 2 x DeviceNet status

数字量输入
通道数	16 (Sink/Source)
类型	Wet
ON 电压准位	+3.5 ~ +30 VDC
OFF 电压准位	+1 VDC Max.
输入阻抗	3 kΩ, 0.3 W

DeviceNet
Ports	1
支持的连线	1 connection for Explicit Messaging 1 connection for Polled I/O 1 connection for Bit-Strobe I/O
Baud Rate	125 kbps, 250 kbps, 500 kbps
终端电阻	Switch for 120 Ω terminal resistor
规格	Volume I, Release 2.0 & Volume II, Release 2.0, Errata5
Node ID	0 ~ 63
关机消息	Yes
心跳讯息	Yes
订阅	Group 2 Only Server
