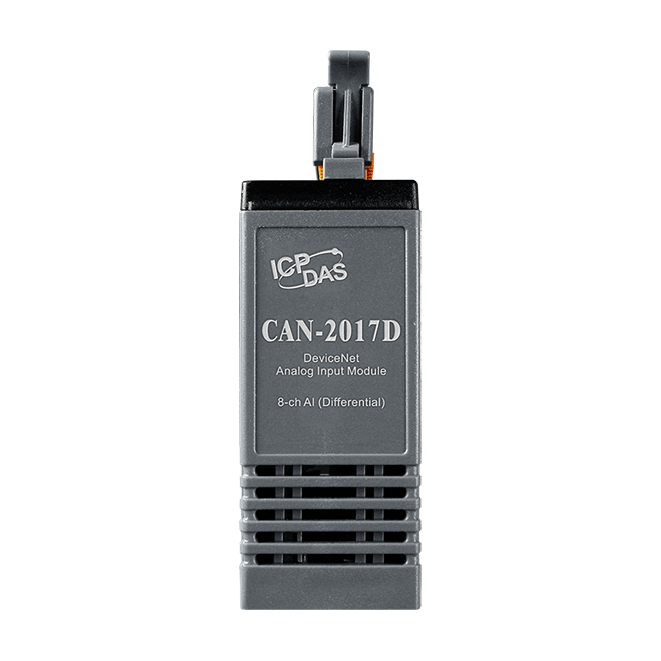

CAN-2017D

DeviceNet 從站, 8-channel AI

特色

DeviceNet 从站通用型I/O 设备。
符合DeviceNet Volume I/II Release 2.0, Errata 5 规范。
属于DeviceNet "Group 2 Only Server"设备(非UCMM)。
支援的DeviceNet IO 連线模式：
- 1 组Explicit Messaging 連线
- 1 组Polled I/O 連线
- 1 组Bit-Strobe I/O 連线
支援设备心跳通讯讯息(Device Heartbeat message)及设备关机通讯讯息(Device Shutdown message)
提供DeviceNet EDS 档案供主控端设备使用

介绍

DeviceNet 是一种低成本的标准工业用网路通讯系统，以CAN 总线的网路协定为基础，主要用于机器控制的嵌入式网路，如工厂业机器控制、飞机发动机监控、工厂自动化、医疗设备控制、远端数据采集、环境监控或包装机控制等。在多样化的应用系统中，它能提供设备与设备之间的通讯服务，初阶如感测器、致动器，或是更高阶的控制器等。DeviceNet 允许以具组织性及必要性的方式，在节点之间进行直接的对等数据交换，定义便于所有应用程式通讯连结的方案。

CAN-2017D是DeviceNet 从站模块，具备8个模拟量输入通道，是一个经济实惠的DeviceNet 从站解决方案。CAN-2017D模块遵循DeviceNet规范Volume I/II Release 2.0版，提供符合标准的EDS 档案，藉由EDS 档案，用户可以非常容易的应用CAN-2017D于任何标准的DeviceNet 主站介面。

应用

我们已能够和以下DeviceNet 主站设备及网关进行通讯。

Allen-Bradley(AB) 193-DNENCAT, 193-DNENCATR
OMRON CJ1W-DRM21
OMRON CS1W-DRM21-V1
OMRON C200HW-DRM21-V1
OMRON 3G8F7-DRM21-E

订购资讯

即将推出

即将停产

停产

产品系列	说明	数量	询价
产品系列 CAN-2017D CR	说明DeviceNet 從站, 8-channel AI (RoHS)

需搭配其他相关产品

相似产品

即将推出

即将停产

停产

LED 灯
状态	1 x Power 2 x DeviceNet status

模拟量输入

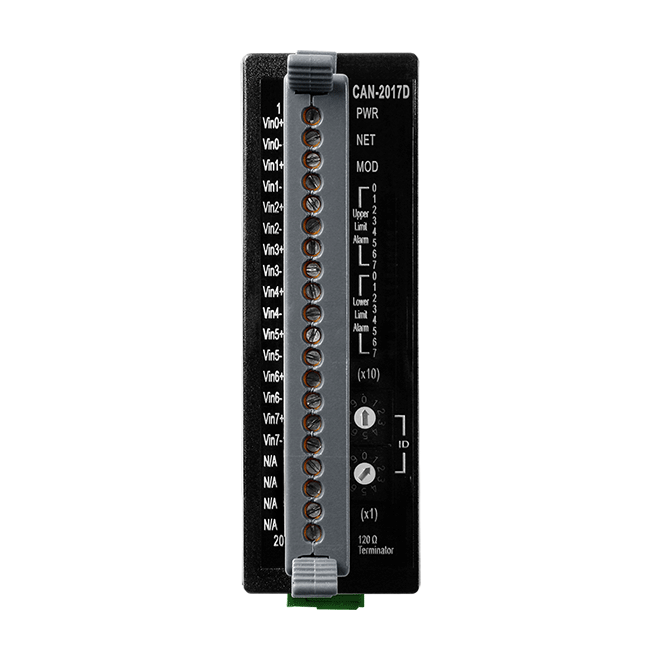

通道数	8 Differential
传感器类型	±10V, ±5V, ±1V, ±500mV, ±150mV, ±20mA,( External 125 Ohm Resistor Required)
分辨率	16-bit
精度	±0.1% FSR
采样率	10 Samples/Sec. (Total)
输入阻抗	>2 MΩ
共模抑制	86 dB
常模抑制	100 dB
过电压保护	240 Vrms
个别通道组态	Yes
零点漂移	±10 μV/ °C
跨度漂移	±25 ppm/ °C
模块內隔离	3000 VDC

DeviceNet
Ports	1
支持的连线	1 connection for Explicit Messaging 1 connection for Polled I/O 1 connection for Bit-Strobe I/O
Baud Rate	125 kbps, 250 kbps, 500 kbps

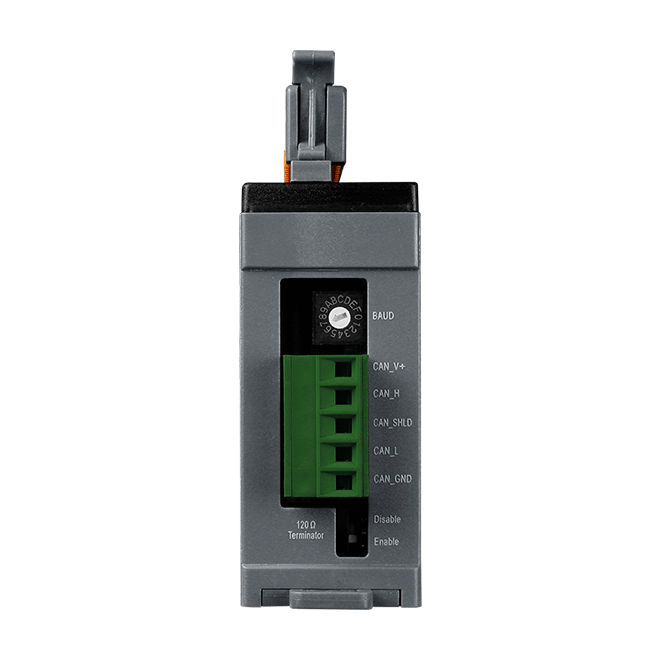

终端电阻	Switch for 120 Ω terminal resistor
规格	Volume I, Release 2.0 & Volume II, Release 2.0, Errata 5
Node ID	0 ~ 63
关机消息	Yes
心跳讯息	Yes
订阅	Group 2 Only Server
