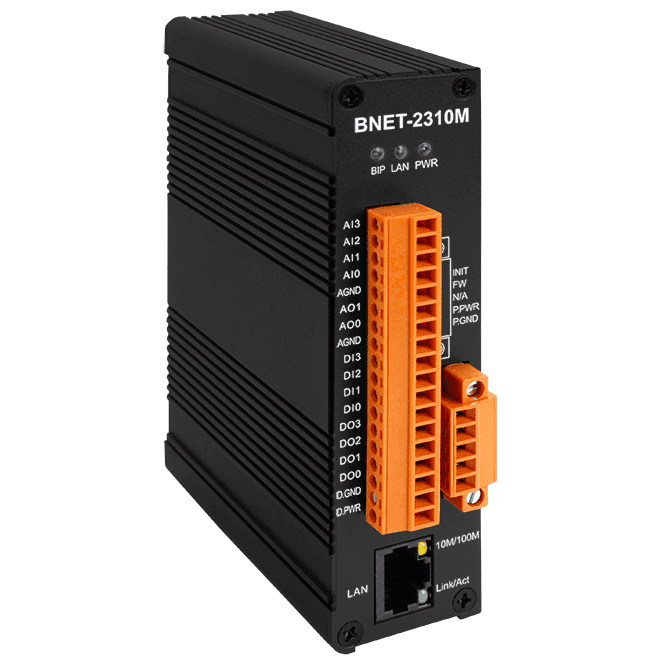

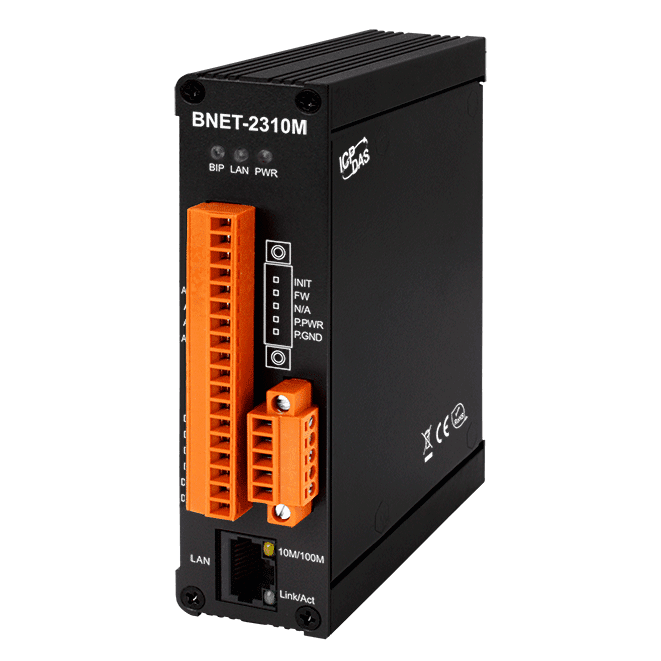

BNET-2310M
多功能BACnet/IP I/O模块
特色
- 透过BACnet/IP 读取/写入4AI、2AO、4BI、4BO
- 作为BACnet/IP Server 用途
- 支持 BACnet/IP Foreign Device 功能
- 支持向 BBMD 注册，实现跨网段 BACnet/IP 通讯
- 适用于多网段、大型 BACnet/IP 系统整合
- 使用Web 设定与管理
- 支持组态档案汇入/导出功能
- 高可靠性，可在恶劣环境中使用
- 可安装于铝轨上
介绍
BACnet（Building Automation and Control Network） 是专为楼宇自动化与控制系统设计的标准通讯协议，广泛应用于 HVAC、照明、能源管理及其他建筑自动化设备。BNET-2310M 是一款具备 BACnet/IP 通讯功能的远程 I/O 模块，提供 4 个 AI、2 个 AO、4 个 DI 及 4 个 DO 通道，可让 BMS 或 BACnet/IP Client 直接透过 Ethernet 读取现场传感器讯号，并控制模拟或数字输出设备。BNET-2310M 可作为 BACnet/IP Server，并支持 Foreign Device 功能，可向指定的 BBMD 进行注册，并透过 BBMD 接收跨网段的 BACnet/IP 讯息，提升跨楼层、跨栋建筑、厂区及大型 BEMS 系统的部署弹性。
此外，BNET-2310M 内建 Web Server，使用者不需安装额外设定软件，即可透过网页浏览器进行参数设定与管理，并支持组态档案汇入／汇出，让设备设定、备份及大量部署更加方便。
应用
相似产品
| CPU 模块 | |
|---|---|
| 看门狗计时器 | Yes |
| 系統 | |
|---|---|
| 加密 | ID and Password |
| LED 灯 | |
|---|---|
| 状态 | Power, Ethernet and BIP status |
| 模拟量输入 | |
|---|---|
| 通道数 | 4 Single-ended |
| 范围 | ±1 V , ±2.5 V, ±5 V, ±10 V |
| 分辨率 | 16-bit |
| 采样率 | 10Hz(Total channels) |
| 过电压保护 | +120 VDC |
| 个别通道组态 | Yes |
| 模拟量输出 | |
|---|---|
| 通道数 | 2 |
| 范围 | 0 V ~ +5 V, ±5 V, 0 V ~ +10 V, ±10 V |
| 分辨率 | 12-bit |
| 个别通道组态 | Yes |
| 数字量输入 | |
|---|---|
| 通道数 | 4 |
| 类型 | Dry Contact |
| Sink/Source (NPN/PNP) | Source(PNP) |
| ON 电压准位 | Close to GND |
| OFF 电压准位 | Open |
| 過电压保护 | +60 VDC |
| 数字量输出 | |
|---|---|
| 通道数 | 4 |
| 类型 | Open Collector |
| Sink/Source (NPN/PNP) | Source(PNP) |
| 负载电压 | +10 VDC ~ +40 VDC |
| 负载电流 | 650 mA/channel |
| 過电压保护 | 47 VDC |
| 過载保护 | Yes |
| 以太网 | |
|---|---|
| Ports | 1 x RJ-45, 10/100 Base-TX |
| BACnet/IP | |
|---|---|
| 通讯协议 | BACnet/IP Server |
| 物件 | 1 Device, 4 AI, 2 AO, 4 BI, 4 BO |
| BIBBs | DS-RP-B, DS-RPM-B, DS-WP-B, DS-WPM-B, DS-COV-B, DM-DDB-B, DM-DOB-B, DM-DCC-B, DM-TS-B, DM-UTC-B, DM-RD-B |
| 电源 | |
|---|---|
| 输入范围 | +10VDC to +30VDC |
| 功耗 | 3.6W (0.15A @24VDC) |
| 机构 | |
|---|---|
| 外壳 | Metal |
| 尺寸 (mm) | 33 x 120 x 106 (W x L x D) |

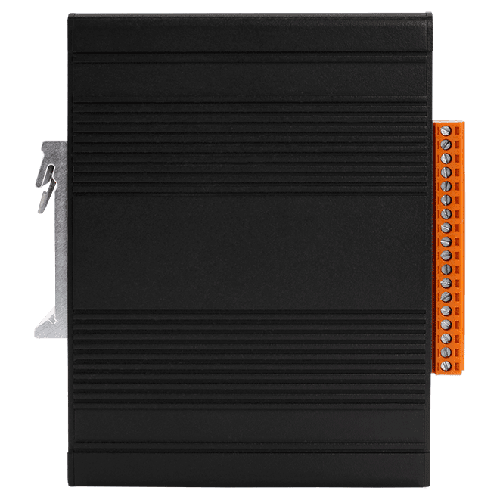

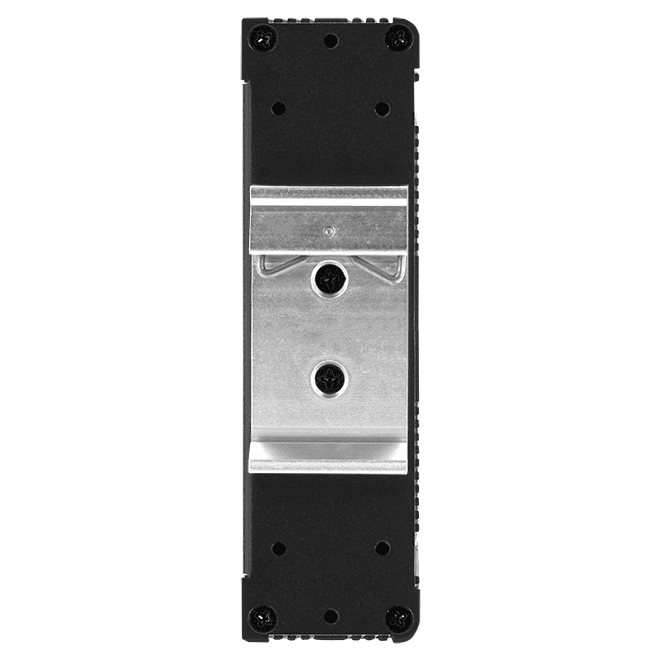

| 安裝 | DIN-Rail Mounting |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -30 ~ +85 °C |
| 湿度 | 10 ~ 90% RH, Non-condensing |
