I-2533T-FD - CAN/CAN FD 总线转多模光纤桥接器
新产品上市
2023-06-09

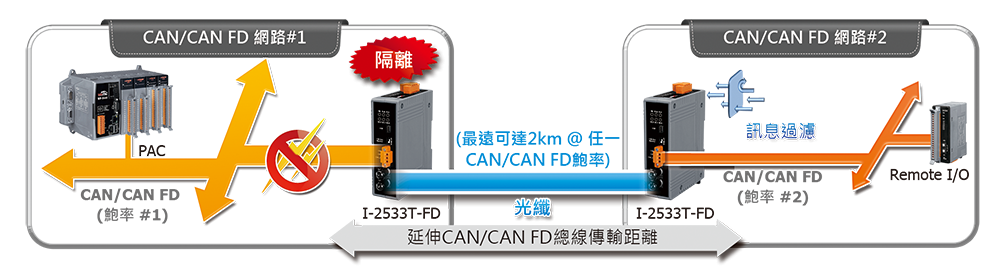

I-2533T-FD 模块为 CAN/CAN FD (CAN with Flexible Data-Rate) 通讯界面与多模光纤通讯界面的桥接器，能透过多模光纤连结两个 CAN/CAN FD 网络。为了解决 CAN/CAN FD 通讯界面与光纤通讯界面之间的讯号转换问题，I-2533T-FD 模块能够将 CAN/CAN FD 界面的讯号，转换成光纤上的讯号，并透过另外一个 I-2533T-FD 模块把数据再次还原成 CAN/CAN FD 界面的讯号。此外，I-2533T-FD 模块更具备了三个重要的特性。第一，它不会因为 CAN 网络的波特率数值影响 CAN/CAN FD 数据的传输距离，无论您使用多快的波特率，它都能维持在光纤端最远 2 公里的传输距离。这表示 I-2533T-FD 系列模块能够延长 CAN/CAN FD 的数据传输距离。第二，如果在光纤一端的 CAN/CAN FD 网络发生 CAN 汇流排错误，例如 CAN 讯号线的短路，并不会影响到光纤上另一端 CAN/CAN FD 网络的正常运作。第三，您可以依据应用需求在光纤两端使用不同波特率的 CAN/CAN FD 网络，透过 I-2533T-FD 模块让这两个 CAN/CAN FD 网络进行数据交换。
特性:
- 相容于 ISO 11898-2 标准规范
- 支持 CAN2.0A/2.0B 及 CAN FD 协议标准
- CAN FD 支持 ISO 及 Non-ISO (Bosch) 标准
- CAN FD 波特率范围 (数据栏位) 从 100 kbps 至 10000 kbps
- CAN 波特率范围从 10 kbps 至 1000 kbps
- 提供光纤断线检测机制
- 支持 CAN 总线讯息过滤设定功能
- 可透过 ”Group ID” 参数来达到简易的 CAN 讯息路由功能
- 内建指拨开关，可调整 CAN 总线 120 Ω 终端电阻
- 提供指拨开关调整 CAN/CAN FD 波特率
- 采用单模光纤与 ST 型式接头, 光纤数据传输符合 100 Base-FX 标准
- 在任何 CAN 总线波特率下，光纤端最大数据传输距离为 2 公里
| I-2533CS-FD | I-2533T-FD (New) | |
|---|---|---|
| CAN 通讯口规格 | ||
| 波特率 | CAN bit rates: 10 ~ 1000 kbps, CAN FD bit rates for data field: 100 ~ 10000 kbps |
|
| 滤波器 | 支持 | |
| 规格 | ISO 11898-2, CAN 2.0A/B and FD | |
| 光纤通讯口规格 | ||
| 光纤样式 | SC Duplex type ; 單模 ; 100Base-FX; |
ST Duplex type ; 多模; 100Base-FX; |
| 波长 (nm) | 1310 | |
| 光纤线 (μm) | 8.3/125, 8.7/125, 9/125 or 10/125 | 50 / 125, 62.5 / 125 or 100 / 140 |
| 站与站间距离 (km) | 30 | 2 |
关于上述产品更多的资讯，请参考以下网页:
https://www.icpdas.com/cn/product/I-2533T-FD
