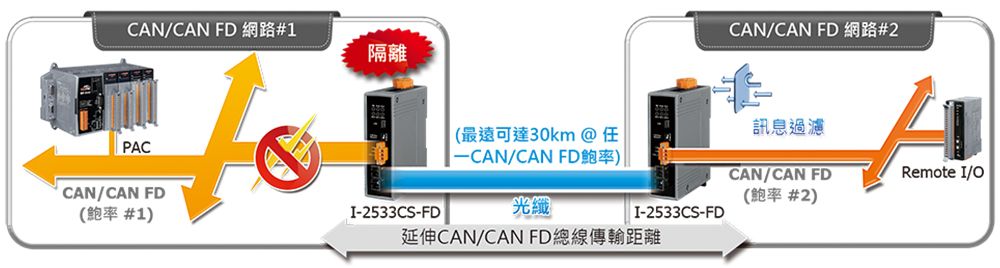

I-2533CS-FD模组为CAN/CAN FD (CAN with Flexible Data-Rate) 通讯介面与单模光纤通讯介面的桥接器，能透过单模光纤连结两个CAN/CAN FD网路。为了解决CAN/CAN FD通讯介面与光纤通讯介面之间的讯号转换问题，I-2533C-FD模组能够将CAN/CAN FD介面的讯号，转换成光纤上的讯号，并透过另外一个I-2533CS-FD模组把资料再次还原成CAN/CAN FD介面的讯号。此外，I-2533CS-FD模组更具备了三个重要的特性。第一，它不会因为CAN网路的鲍率数值影响CAN/CAN FD资料的传输距离，无论您使用多快的鲍率，它都能维持在光纤端最远30公里的传输距离。这表示I-2533CS-FD系列模组能够延长CAN/CAN FD的资料传输距离。第二，如果在光纤一端的CAN/CAN FD网路发生CAN汇流排错误，例如CAN讯号线的短路，并不会影响到光纤上另一端CAN/CAN FD网路的正常运作。第三，您可以依据应用需求在光纤两端使用不同鲍率的CAN/CAN FD网路，透过I-2533CS-FD模组让这两个CAN/CAN FD网路进行资料交换。




特色:

• 相容于ISO 11898-2标准规范
• 支援 CAN2.0A/2.0B及CAN FD协定标准
• CAN FD支援ISO and Non-ISO (Bosch)标准
• CAN FD鲍率范围(资料栏位)从100kbps至10000kbps
• CAN鲍率范围从10kbps至1000kbps
• 提供光纤断线检测机制
• 支援CAN总线讯息过滤设定功能
• 可透过USB埠更新模组韧体
• 可透过”Group ID”参数来达到简易的CAN讯息路由功能
• 内建指拨开关，可调整CAN总线120 Ω终端电阻
• 提供指拨开关调整CAN/CAN FD鲍率
• 采用单膜光纤与SC型式接头, 光纤资料传输符合100 Base-FX标准
• 在任何CAN总线鲍率下，光纤端最大资料传输距离为30公里
