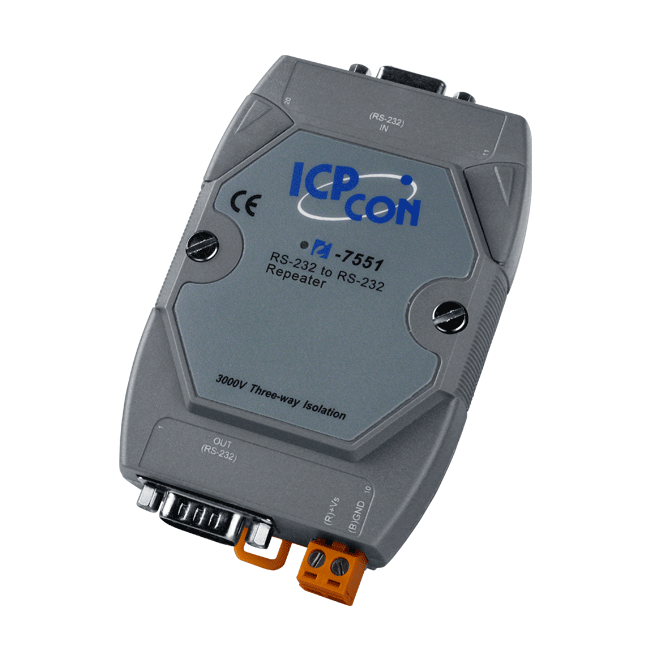

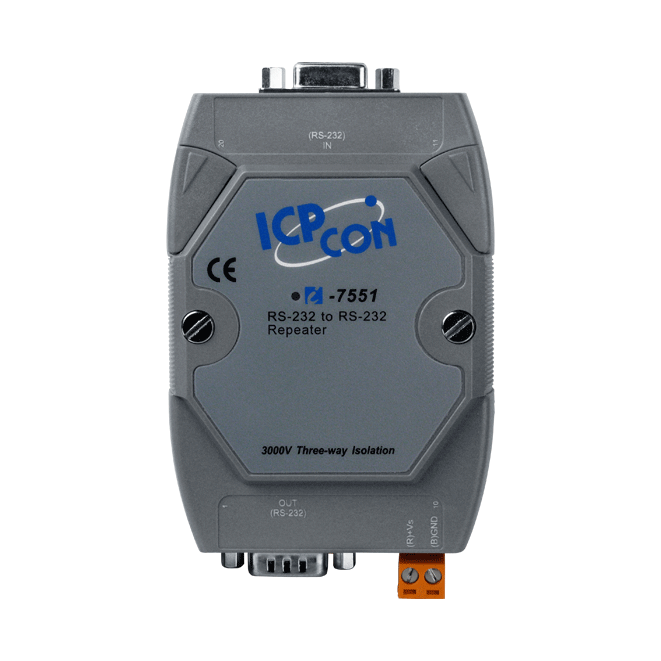

I-7551-G
隔离型 RS-232 转 RS-232 中继器
特色
• 3000 VDC 三端隔离保护
• 传输速度高达 115200 bps
• ESD 保护
• DIN-Rail 安装
• 传输速度高达 115200 bps
• ESD 保护
• DIN-Rail 安装
介绍
I-7551 在两个 RS-232 设备之间提供完整的全双工（包括信号控制）电气隔离通道。如果系统间使用不同的电源、有杂讯信号或必须在不同的接地电位下运行，这种隔离是一个重要的考量因素。
I-7551 模组的 CTS/RTS 引脚可重新配置为 DSR/DTR 以满足不同应用的需求。
I-7551 包含两个 DC-to-DC 隔离器而隔离侧位于输入和输出端。换言之，I-7551 为 3 端隔离型 RS-232 转 RS-232 中继器。
I-7551 模组的 CTS/RTS 引脚可重新配置为 DSR/DTR 以满足不同应用的需求。
I-7551 包含两个 DC-to-DC 隔离器而隔离侧位于输入和输出端。换言之，I-7551 为 3 端隔离型 RS-232 转 RS-232 中继器。
应用
相似产品
| 隔离 | |
|---|---|
| 3 端隔离 | 3000 VDC |
| EMS 防护 | |
|---|---|
| ESD (IEC 61000-4-2) | 支持 |
| LED 灯 | |
|---|---|
| 状态 | 1 x 电源与通讯 |
| 串口 | |
|---|---|
| 端口 | 1 x RS-232 输入 1 x RS-232 输出 |
| 波特率 | 300 ~ 115200 bps |
| 电源 | |
|---|---|
| 输入范围 | +10 VDC ~ +30 VDC (非隔离) |
| 功耗 | 1.2 W |
| 机构 | |
|---|---|
| 外壳 | 塑料 |
| 尺寸 (mm) | 72 x 35 x 118 (W x L x H) |
| 安裝 | DIN-Rail 安装 |
| 环境 | |
|---|---|
| 工作温度 | -25 ~ +75 °C |
| 储存温度 | -30 ~ +75 °C |
| 湿度 | 10 ~ 90% RH, 非冷凝 (Non-condensing) |
