PEX-CM100-D、PEX-CM100-T – 单通道智能型 PCI Express x1 接口 CAN 通讯板卡
新产品上市
2024-09-25
简介:
PEX-CM100 适配卡的设计遵循 PCI Express x1 规范并支持即插即用的功能，适合安装在具有 PCI Express x1 总线接口的嵌入式系统。这项产品能满足大多数的CAN 总线应用，为用户提供弹性、高效能与高性价比的 CAN 总线解决方案。其上内建单一 CAN 通讯接口与 16 位的 CPU，能适度调整 PC 主机接收 CAN 讯息的负担，纵使在 CAN 总线负载大的时候也能完整的接收所有的讯息免于数据的遗失，实现 CAN 讯息过濾、时间戳的标记与实时 CAN 讯息的传输。

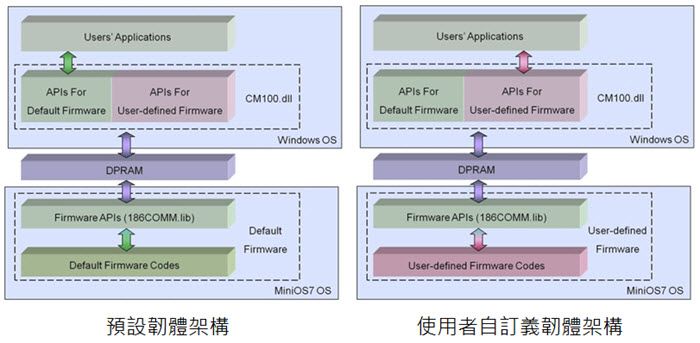

此外用户能够透过 PEX-CM100 所提供的多功能固件函式库，方便用户设计开发符合各种 CAN 总线应用的固件，透过软件工具，将自行设计的固件下载到 PEX-CM100 中取代预设的固件后，用户的应用程序与 PEX-CM100 内自定义的固件即可透过 DPRAM 的方式进行高速数据交换。透过 PC 端应用软件与自定义固件的整合，PEX-CM100 能预先处理接收到的 CAN 总线数据，减轻 PC 端对于 CAN 数据处理与运算的负担，满足 PC 上应用程序的实时性需求，相对一般非智能 CAN 总线适配卡而言，对于在 PC 上运行人机接口软件的应用上有着极大的优势。两种软件架构如下图所示：
特色:
- 相容于 PCI Express x1 规范
- 支持 CAN 2.0 part A 与 B 规范
- 符合 ISO 11898-2 标准
- 提供 10 kbps ~ 1 Mbps 鲍率设定
- CAN 端具有 2500 Vrms 光耦合隔离功能
- 内建 jumper 可调整 120 Ω 的 CAN 总线终端电阻
- 具有 3 kV 直流隔离 (DC-DC isolation)
- 内建 80186 相容的 80MHz CPU
- 提供用户自行开发固件的弹性
- 提供 VB, VC++, Delphi, Borland C++ builder 等开发环境的范例程序
- CAN 讯息的时间戳误差最大不超过 ±1ms
- 免费的 CAN 总线诊断与监控软件
产品比较表
| CAN bus产品 | PISO-CM100U | PEX-CM100 |
|---|---|---|
| PC bus 类型 | Universal PCI bus | PCI Express x 1 |
| CAN bus 通道数量 | 1 | |
| 板卡处理器 | 内建微处理芯片 | |
| Baud Rate | 10 k, 20k, 50k, 125 k, 250 k, 500 k, 800 k, 1000 k | |
| 驱动 | Windows XP/7/8/10/11 (32-bit/64-bit OS) | |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Visual Studio .NET | |
| 板卡号码 | 由旋转开关指定 | |
| 尺寸 | 138 x 22 x 105 (W x L x H) | 133 x 22 x 98 (W x L x H) |
| 功耗 | 300mA @5V | 160mA@3.3V, 30mA@12V |
欲了解更多信息,请访问以下网站:
PEX-CM100-D：https://www.icpdas.com/cn/product/PEX-CM100-D
PEX-CM100-T：https://www.icpdas.com/cn/product/PEX-CM100-T
